Szczegóły Produktu:
|
| Kolor: | Jako wymagane | Wielkość: | 3 ~ 25 cali |
|---|---|---|---|
| Zastosowanie: | System śledzenia PV | Silnik elektryczny: | - Tak, tak. |
| Zamknięta obudowa: | - Tak, tak. | Moduł: | Moduł worm gear |
| prędkość wyjściowa: | 0~1 obr./min | Pakiet transportowy: | Standardowy pakiet eksportowy |
| Podkreślić: | Systemy śledzenia promieni słonecznych,24 V napęd pionowy,Werykacyjny napęd obrotowy z silnikiem 24 V |
||

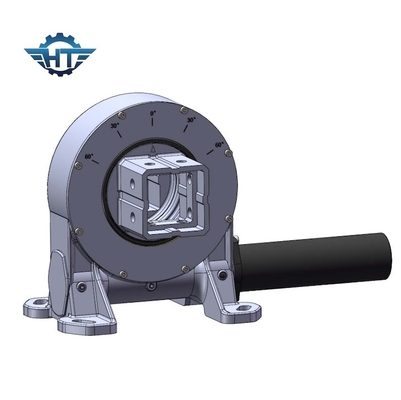

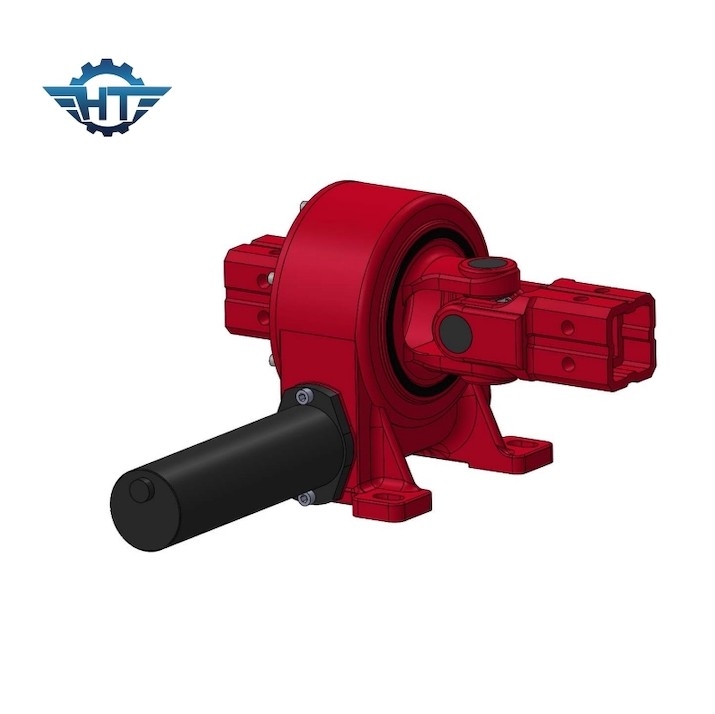

VE9 Wyrzutnik pionowy z silnikiem 24 V dla systemów śledzenia słońca
Opis skrzynki biegów
Skrzynki biegów obracające są zaprojektowane do obsługi dużych obciążeń, zapewnienia precyzyjnego pozycjonowania i wytrzymania zastosowań ciężkich.i płynnej pracyPonadto niektóre skrzynki biegów z obrotowym przesuwaniem zawierają dodatkowe funkcje, takie jak zintegrowane hamulce lub zakapsułe układy uszczelniające, aby zwiększyć ich wydajność i trwałość.
Parametry wydajności napędu pionowego
| Model | Wskaźnik | Wymagania dotyczące właściwości mechanicznych | Przykładowy moment nachylenia ((N.m.) | Prędkość obrotowa | Obciążenie osiowe ((kN) | Obciążenie promieniowe ((kN) | Efektywność | Dokładność ((°) | Samoblokowanie | Waga ((kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Tak, proszę. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Tak, proszę. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Tak, proszę. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Tak, proszę. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Tak, proszę. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Tak, proszę. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Tak, proszę. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Tak, proszę. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Tak, proszę. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Tak, proszę. | 251 |
Cechy
1. Obrót ± 60°, twardy zatrzymanie wewnątrz, aby zapewnić bezpieczeństwo systemu
2. Podłącz silnik napędowy z lewej lub prawej strony
3. Wypróżnienie jest ustawione przez producenta przed fabryką, nie ma potrzeby dostosowywania go podczas montażu
4- Tłuszcz został wypełniony przed fabryką.
4. Prosta instalacja i niska konserwacja
5Kompaktny projekt i oszczędność miejsca
6- Zmiana biegów jest samozablokowana, brak hamulca
7Łatwy i płynny sposób uruchamiania i zatrzymania
8Wysoki moment nachylenia, odpowiedni do montażu poziomego
Wnioski
Skrzynki biegów z obrotowym przekładnikiem robaka są szeroko stosowane w różnych zastosowaniach, w których wymagane jest precyzyjne i kontrolowane ruchy obrotowe.
Maszyny budowlane i ciężkie: Skrzynki biegów z obrotowym napędem roboczym są powszechnie stosowane w maszynach budowlanych, takich jak żurawie, koparki i platformy robocze powietrzne.Zapewniają niezbędny moment obrotowy i płynną rotację wymaganą do podnoszenia, huśtając i rozciągając sprzęt.
Systemy śledzenia energii słonecznej: W elektrowniach słonecznych i systemach śledzenia energii słonecznej skrzynki biegów z obrotowym napędem robaka są używane do zorientowania i śledzenia paneli słonecznych lub lusterek w celu maksymalizacji wychwytu energii słonecznej.Powolne i precyzyjne obracanie się gniazdka pozwala na dokładne ustawienie paneli słonecznych w celu optymalizacji ekspozycji na światło słoneczne przez cały dzień.
