Szczegóły Produktu:
|
| Model: | Napęd przekładni ślimakowej VE9 | Funkcja: | Mechanizm blokujący przekładni |
|---|---|---|---|
| Certyfikat: | ISO9001, CE | Gwarancja: | 5~10 lat |
| Materiał: | 50Mn, 42CrMo | Wniosek: | System śledzenia wspornika |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | srebrnoszary | Precyzja: | 0,15 stopnia |
| Podkreślić: | Napęd ślimakowy z przekładnią ślimakową VE9,napęd ślimakowy z przekładnią ślimakową IP66,napęd ślimakowy z przekładnią IP66 |
||

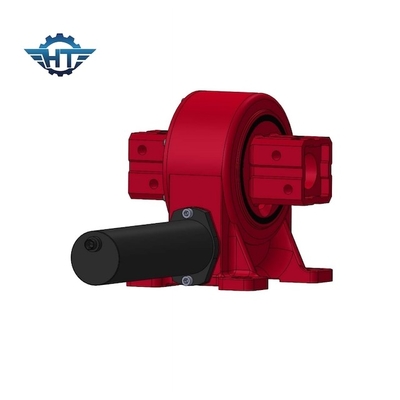

Napęd pionowy z przekładnią ślimakową VE9 do systemu śledzenia wspornika montażowego do paneli słonecznych
Worm Gear Self Lock Slew Drive Opis produktu
Napęd obrotu to mechanizm przekładni redukcyjnej zintegrowany ze źródłem napędu.Posiada mechanizm ślimakowy, dzięki czemu jest blokowany.Posiada również uszczelnienie zewnętrzne obudowy i szkieletu, dzięki czemu stopień ochrony wynosi IP66.Obroty napędu obrotowego mogą odbywać się w jednej osi lub w wielu osiach razem.Jest to uniwersalny mechanizm przekładni redukcyjnej, który integruje funkcje obracania, zwalniania, a jednocześnie ma prostą konstrukcję i wygodną produkcję i konserwację.Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.Został zaprojektowany, przetestowany i używany na 30-letni okres eksploatacji.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Zastosowania napędów obrotowych znajdują się zwykle w: turbinach wiatrowych, transporterach ciężkich ładunków, trackerach słonecznych, dźwigach portowych, sprzęcie hydraulicznym, mechanizmach sterowania dźwigami, systemach automatyki, manipulatorach ciężkich ładunków, stołach kontroli odchylenia i pochylenia.
