Szczegóły Produktu:
|
| Silnik elektryczny: | TAk | Model: | VE7 pionowy pojedynczy |
|---|---|---|---|
| Przełożenie: | 57:1 | Moment przechylania: | 10 kNm |
| Moment trzymania: | 60 kNm | sposób wysyłki: | koleją, powietrzem, morzem, ekspresem |
| Efektywność: | 40% | Kolor standardowy: | srebrnoszary |
| Podkreślić: | 7-calowy pionowy napęd obrotowy,samoblokujący się pionowy napęd obrotowy,jednoosiowy napęd solarny |
||

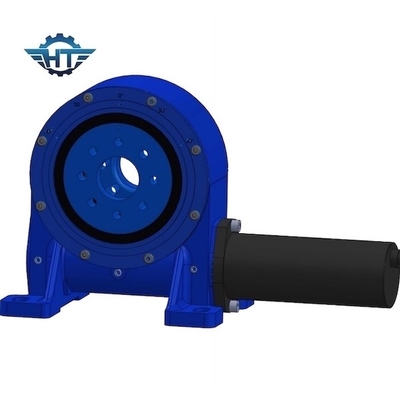

7-calowa skrzynia biegów z napędem ślimakowym, samozamykający się zamknięty dom dla jednoosiowych trackerów słonecznych
Opis przekładni ślimakowej
Jako ważna część elektrowni fotowoltaicznej, fotowoltaiczny wspornik śledzący przenosi główną generację energii elektrowni fotowoltaicznej.Wybór obrotowego napędu fotowoltaicznego, który pełni rolę łożyska podporowego, bezpośrednio wpłynie na stopień uszkodzeń, bezpieczeństwo eksploatacji oraz inwestycje budowlane modułów fotowoltaicznych.Wybór odpowiedniego trackera może nie tylko obniżyć koszty projektu, ale także zmniejszyć wiele kosztów pokonserwacyjnych.
Napęd obrotowy Hangtuo cechował się dobrym zazębianiem ślimaka i przekładni zębatej oraz wielozębnym kontaktem, co sprawia, że napęd obrotowy ma wysoki moment podtrzymania, co poprawia bezpieczeństwo systemu śledzenia słońca.Jest samoblokujący i może obracać się o ±65 °.Jeśli potrzebny jest większy zasięg, można go dostosować.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Pochylony wspornik śledzenia pojedynczej osi
Przyjęta mechaniczna konstrukcja korbowodu ma niski koszt i wysoką niezawodność.Jest szczególnie odpowiedni do wytwarzania energii w regionach o średnich szerokościach geograficznych, a wydajność wytwarzania energii jest również poprawiona niż zwykle, a wydajność poprawy wynosi co najmniej 25% lub więcej.
