Szczegóły Produktu:
|
| Rodzaj: | Napęd przekładni ślimakowej VE3 | Miejsce pochodzenia: | Changzhou, Chiny |
|---|---|---|---|
| Ochrona: | IP66, dołączony | Funkcjonować: | Wysoki moment podtrzymania |
| Pakiet: | PUDŁO ZE SKLEJKI | Okres gwarancji: | 5~10 lat |
| Wniosek: | System śledzenia paneli słonecznych | Stopień korozji: | C4, C5 |
| Podkreślić: | 3-calowa przekładnia ślimakowa z silnikiem,przekładnia ślimakowa do dużych obciążeń z silnikiem,przekładnia obrotowa do dużych obciążeń |
||

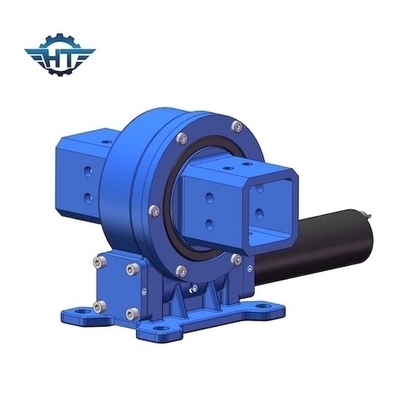

3-calowa pionowa skrzynia biegów IP66 z napędem obrotowym, duże obciążenie dla systemu śledzenia paneli słonecznych
Opis skrzyni biegów z napędem obrotowym
Napęd obrotowy VE6 to półbieg i ogranicznik wewnątrz, który jest przeznaczony do jednoosiowego systemu śledzenia słońca.Nasze napędy obrotowe są napędzane technologią ślimaka klepsydry, która zapewnia maksymalny moment obrotowy przekładni i płynny obrót.
| 6-calowy napęd obrotowy | |
| Marka | Hangtuo |
| Wyjściowy moment obrotowy | 5100 Nm |
| Moment obrotowy przechylania | 8000 Nm |
| Moment trzymania | 39000 Nm |
| Statyczna ocena osiowa | 110 kN |
| Przełożenie | 51:1 |
| Precyzja sczepiania | ≤0,15° |
| Waga netto | 12 kg |
| Standard | CE/ISO |
| Miejsce pochodzenia | Chiny |
| Usługa | Usługa OEM, dostosowane rozwiązanie |
| Materiał | 42CrMo, QT |
| Warunki transportu | drogą morską, lotniczą, kolejową, ekspresową |
| Czas dostawy | 3 ~ 45 dni |
| Najbliższy port | Szanghaj, Ningbo |
| Zasady płatności |
T/T, Paypal |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
