Szczegóły Produktu:
|
| Materiał: | 42CrMo, QT | Model: | podwójna oś 3 cale |
|---|---|---|---|
| znak towarowy: | Dostosowane | CYKL PRACY: | 30 lat |
| Wniosek: | Dwuosiowy system śledzenia słonecznego | Usługa OEM: | Do dyspozycji |
| Pomoc techniczna: | 24 godziny | czas realizacji: | 3 ~ 45 dni |
| Podkreślić: | Koperta z przekładnią ślimakową,napęd z przekładnią ślimakową 3 cale,z kopertą z napędem obrotowym do systemu śledzenia słonecznego |
||

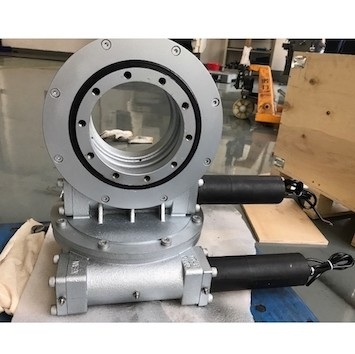

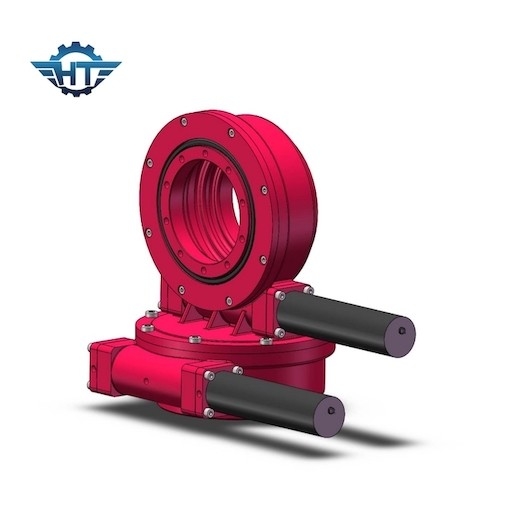

SDE1 Obwiednia przekładnia ślimakowa z napędem ślimakowym Dwuosiowy system śledzenia słonecznego
Opis napędu obrotu z przekładnią ślimakową
W przypadku napędu obrotowego dostępnych jest dziesięć różnych rozmiarów od 3 cali do 25 cali z ponad 60 modelami, w tym dwuosiowymi, jednoosiowymi, aby spełnić zarówno regularne, jak i precyzyjne wymagania dotyczące śledzenia w systemie PV, takie jak skośny system śledzenia, płaski pojedynczy system śledzenia, oś duan system śledzenia słońca, pola śledzenia CPV i energii słonecznej (CSP).
Mechanizm blokujący, napęd obrotu pełni bardzo ważną funkcję, czyli mechanizm blokujący, struktura zwalniania ślimaka turbiny, sprawia, że napęd obrotu z funkcją samohamowności, gdy jego przełożenie osiągnie określony stosunek, może prawie Całkowicie osłania wsteczne uderzenie mechanizmu ruchomego na silnik, a nawet całkowicie blokuje ruch całego mechanizmu.
Parametry wydajności napędu obrotu modelu SDE
| Parametry wydajności modelu SDE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) |
Moment przechylania (kN.m) |
Moment trzymania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep (℃) |
Samoblokujący | waga (kg) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 34kg |
| 7" | 2000 | 7,5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 56 kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 705kg |
Pytania i odpowiedzi
Jak dobrać odpowiedni rozmiar napędów obrotowych?
Wybór odpowiedniego rozmiaru napędów obrotowych w celu uniknięcia nie tylko spadku wydajności lub nadwyżki wydajności odgrywa ważną rolę w osiąganiu efektywnych kosztowo rozwiązań.
Aby dobrać odpowiedni napęd obrotowy, prosimy o podanie następujących informacji:
1. aplikacja
2. wymagany toczek wyjściowy.Jeśli nie masz jasnego pojęcia o tych danych, po prostu podaj nam obciążenie, na przykład wagę paneli i wsporników montażowych na naszym napędzie obrotowym.
3. wymiary obciążenia i największy wiatr w Twojej okolicy w ciągu ostatnich 10 lat, które są wykorzystywane do obliczenia, czy zalecany przez nas napęd może wytrzymać maksymalne obciążenie, gdy nadejdzie silny wiatr.
4. wymagana prędkość wyjściowa, która pomoże nam polecić odpowiednie silniki.
5. inne informacje, takie jak luz, zapotrzebowanie na stopień IP itp.
