Szczegóły Produktu:
|
| Zastosowanie: | System śledzenia słonecznego | Silnik: | 24 V prądu stałego |
|---|---|---|---|
| Trwałość: | 30 lat cyklu życia | wydajność: | wysoki |
| Nazwa: | Elektryczny napęd obrotu | Hałas: | niskie |
| ochrona: | IP66 | Waga: | Światło |
| Podkreślić: | /Ve5 worm slew drive,system śledzenia słonecznego robaka zabił napęd,Włókno węża węża |
||

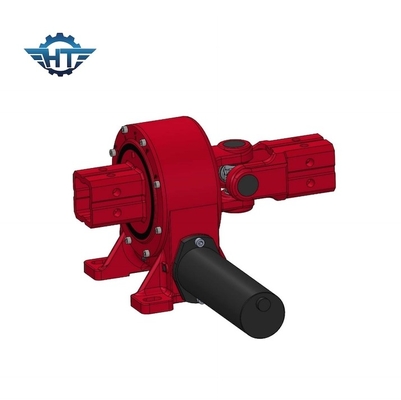

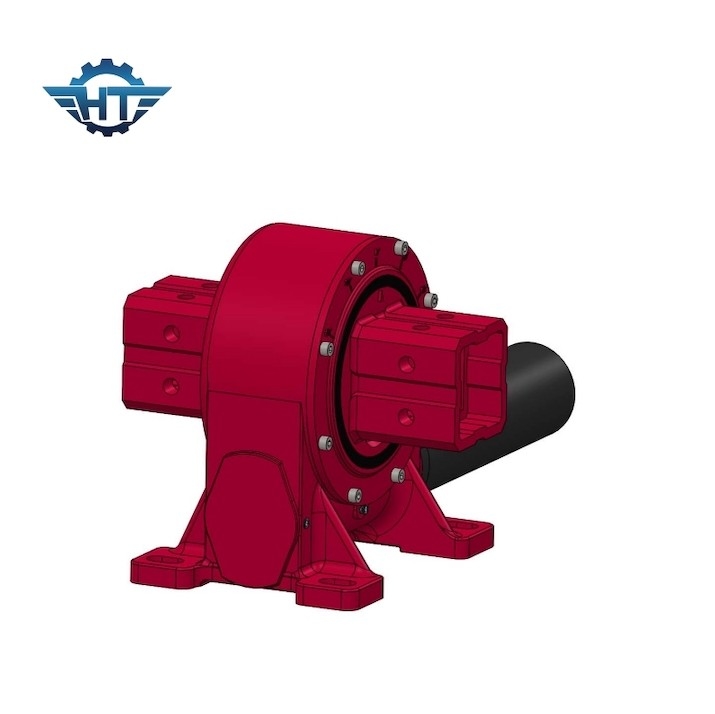

VE5 Envelope Worm Slew Drive dla systemu śledzenia słonecznego
Opis napędu
Przesyłki obrotowe odgrywają kluczową rolę w wielu urządzeniach i obiektach ciężkich maszyn, umożliwiając płynne i precyzyjne ruchy obrotowe.Kompaktowa konstrukcja i wszechstronne wsparcie obciążenia sprawiają, że są niezbędnym elementem w wielu zastosowaniach przemysłowych.
Wykorzystując w tym celu systemy napędowe, które są zaprojektowane w trybie rotacji paneli fotowoltaicznych, można zwiększyć wydajność wytwarzania energii.Mogą być stosowane w rozwiązaniach do śledzenia energii słonecznej w jednej osi i w dwóch ośach, koncentrator słoneczny, płyta słoneczna, CPV (Concentrated Photovoltaics), CSP (Concentrated Solar Power), słoneczny parabolic trough itp.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Nominalny moment obrotowy (Nm) | Przykładowy moment obrotowy (kNm) | Przykładowy moment obrotowy (kNm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Wskaźnik | Efektywność |
Dokładność (stopień) |
IP | Tep roboczy ((°C) | Samoblokowanie | Waga ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Tak, proszę. |
251 kg |
Cechy i korzyści
Wysoka zdolność momentu obrotowego: napęd obrotowy jest zaprojektowany tak, aby wytrzymać duże obciążenia i posiada wysokie zdolności przenoszenia momentu obrotowego.
Kompaktna konstrukcja: napęd obrotowy ma kompaktowe wymiary i nadaje się do ograniczonej powierzchni instalacyjnej.
Wspiera wielokrotne obciążenia: napęd obrotowy jest w stanie wytrzymać obciążenia osiowe, promieniowe i momentalne, dzięki czemu nadaje się do różnych zastosowań.
Wytrzymałość: napędy przechylające zazwyczaj wykorzystują trwałe materiały i uszczelnione konstrukcje, aby dostosować się do trudnych warunków pracy i wymagań długiej żywotności.
Dostosowalność: napęd obrotowy można dostosować do specyficznych wymagań, takich jak współczynniki biegów i opcje silnika.
Wnioski
Istnieje wiele zastosowań, w których można użyć napędu obrotowego, głównie dlatego, że jest on odpowiedni do zastosowań, które wymagają obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędu swingowego obejmują, między innymi:
1.Słoneczny lokator.
2.Turbiny wiatrowe
3- Podnoszenie męskie.
4Maszyny hydrauliczne
5Telehandler.
6- Ekskawator.
7- Podnieś.
8- Żurawie.
9Sprzęt wiertniczy
10- Sprzęt wojskowy.
