Szczegóły Produktu:
|
| Rodzaj: | 12-calowy napęd obrotowy | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Gwarancja: | 5~10 lat | Rozmiar: | 3"~25" |
| Wniosek: | Regulowana energia słoneczna | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Klient wymagany |
| Silnik: | AC, DC, hydrauliczne | Miejsce instalacji: | otwarte pole |
| Funkcja: | Bezpieczny, samoblokujący | Klasa IP: | IP66 |
| Podkreślić: | klepsydra Przekładnia ślimakowa,przekładnia ślimakowa 42CrMo,przekładnia ślimakowa 42CrMo |
||

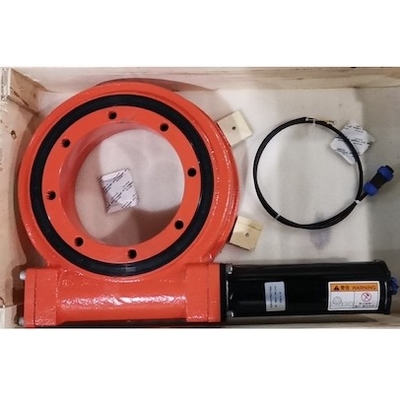

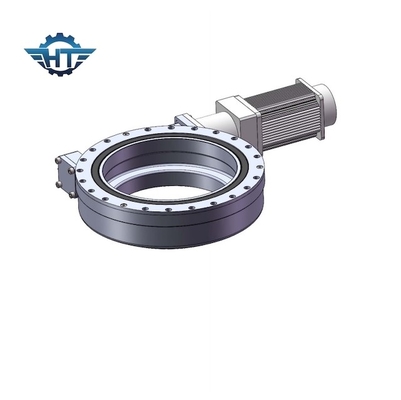

Napęd ślimakowy SE12 z ślimakiem klepsydrowym do regulowanego systemu śledzenia energii słonecznej
Opis napędu przekładni ślimakowej
Jednoosiowe jednostki obrotowe są stosowane w śledzeniu słonecznym oraz w różnych dziedzinach przemysłu i produkcji, zapewniając precyzyjną niezawodność.Nasze napędy wahadłowe mają konstrukcję ślimakową toroidalną, która zapewnia maksymalny kontakt z przekładnią, wyższą wytrzymałość i wyjściowy moment obrotowy.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
1) Naprawiono optymalne nachylenie
Na niskich szerokościach geograficznych wzrost produkcji energii elektrycznej jest minimalny ze względu na mniejsze optymalne nachylenie (jak w 8°, prawie brak wzrostu);Na dużych szerokościach geograficznych optymalne nachylenie jest duże, a ilość wytwarzanej energii elektrycznej jest znacznie wyższa (na przykład o około 25% przy 50°)
2) Płaska pojedyncza oś
Śledzi zmianę kąta padania światła w ciągu dnia słonecznego, a jego tempo wzrostu wytwarzania energii elektrycznej na niskich szerokościach geograficznych jest znacznie lepsze niż na wysokich szerokościach geograficznych.Powszechnie uważa się, że płaskie śledzenie pojedynczej osi jest bardziej odpowiednie do stosowania na szerokościach geograficznych mniejszych niż 30 °.
3) Ukośna pojedyncza oś
Jest bardziej odpowiedni dla dużych szerokości geograficznych.
4) śledzenie w dwóch osiach
Podejście to jest wyraźnie najwyższe we wzroście produkcji energii elektrycznej ze względu na śledzenie zmian kąta padania słońca w ciągu doby i w ciągu roku.
5) Naprawiono regulowany
Ten typ opiera się na zmianie kąta padania promieni słonecznych w ciągu roku w celu dostosowania nachylenia wspornika, dzięki czemu uzyskuje się wzrost wytwarzania energii
Najbardziej podstawową różnicą między różnymi metodami montażu jest różnica w generowanej przez nie energii.Oczywiście będą różnice w początkowych kosztach inwestycji i eksploatacji.
Reduktory planetarne są idealne do zastosowań wymagających wysokiego momentu obrotowego w małej obudowie i wału wyjściowego ze współosiowym wyrównaniem
