Szczegóły Produktu:
|
| Model: | 3 cale | Przełożenie: | 31:1 |
|---|---|---|---|
| Wniosek: | Energia słoneczna | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silniki 12/24 V DC | Certyfikaty: | ISO9001, CE |
| Instalacja: | Poziomy lub pionowy | Konserwacja: | Bezpłatny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Reakcja: | 0,1° |
| Podkreślić: | Elektryczny napęd obrotu SE3,mały napęd ślimakowy z przekładnią ślimakową,pierścień obrotowy z przekładnią ślimakową PV Tracker |
||

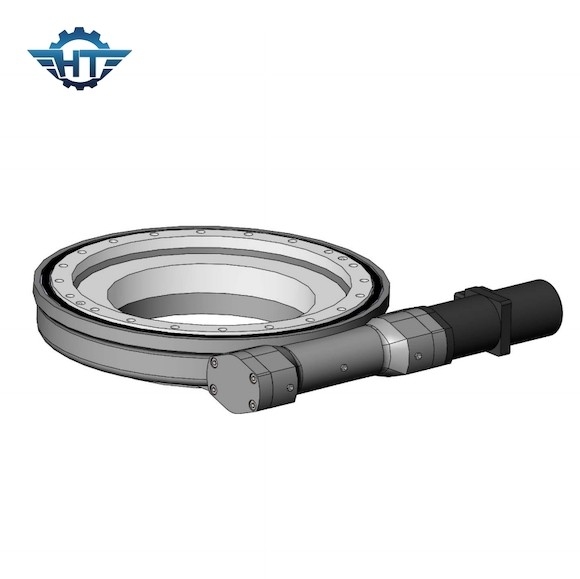

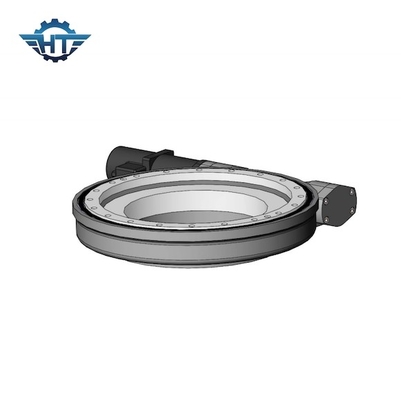

SE3 Mały napęd ślimakowy z przekładnią ślimakową z silnikiem elektrycznym do jednoosiowych urządzeń śledzących PV
Opis napędu obrotu małej przekładni ślimakowej
Układ napędowy ślimaka obrotowego to kompaktowa jednostka, która składa się z wieńca obrotowego, płyty podstawy i ślimaka.Ta jednostka łączy w sobie zalety wieńca obrotowego i ślimaka.
Nadaje się do zastosowań wymagających powolnego obrotu z ruchem ciągłym lub cyklicznym, zdolnym do obsługi połączonych ładunków.Produkt ma standardowe wymiary do podłączenia silnika elektrycznego lub hydraulicznego, jak również do podłączenia całego systemu do sprzętu.
Ze względu na swoją kompaktowość, wysoką sztywność i inne wymienione zalety, ślimakowy system napędowy znajduje zastosowanie w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie załadowcze na pojazdach transportowych, małe żurawie morskie, wysuwane drabiny obrotowe, w dużych zespołach kołowych morskie transportery portalowe.
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
Parametry napędu obrotowego
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy | Moment przechylania | Moment trzymania | Obciążenie osiowe | Obciążenie promieniowe | Efektywność | Precyzja | Samoblokujący | Waga |
| Nm | Nm | Nm | kN | kN | stopień | TAk | kg | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | TAk | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | TAk | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | TAk | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | TAk | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 182 |
Aplikacje
Poziomy jednoosiowy system śledzenia
Poziomy jednoosiowy system śledzenia, który jest stosowany głównie w obszarach o średniej i niskiej szerokości geograficznej, łączy kilka poziomych jednoosiowych ciągów za pomocą zestawu urządzenia napędowego, aby uzyskać synchroniczne śledzenie wielu ciągów.Tablica powiązań może składać się z 6 strun, 8 strun, 10 strun i 12 strun z mocą montażową modułu od 20kWp do 60kWp.Roczna dodatkowa produkcja energii elektrycznej wynosi do 15%~23% w porównaniu do wspornika stałego.Ma zastosowanie w różnych terenach, takich jak pustynia, płaskie, stawy rybne na stoku itp.
