Szczegóły Produktu:
|
| Model: | 14 cali | Moment trzymania: | 54200 Nm |
|---|---|---|---|
| Moment przechylania: | 68000 Nm | Wyjściowy moment obrotowy: | 6550 Nm |
| Obciążenie osiowe: | 680 kN | Radykalne obciążenie: | 230 kN |
| Certyfikat: | ISO9001, CE | Namalowany: | Do dyspozycji |
| Gwarancja: | 5 lat | Samoblokujący: | TAk |
| Podkreślić: | Elektryczny napęd obrotu CE,elektryczny napęd obrotu 680 kN,680 kN pierścień obrotowy przekładni ślimakowej |
||

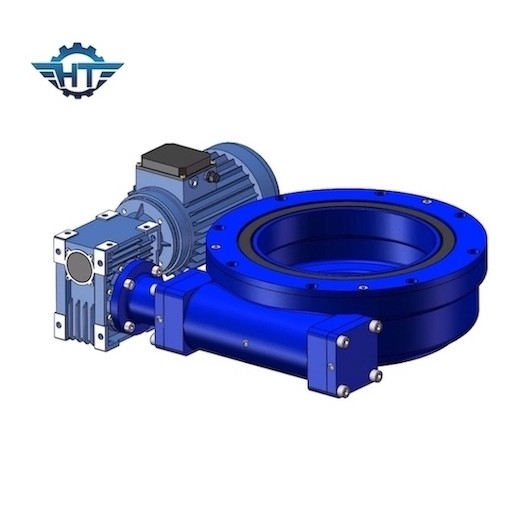

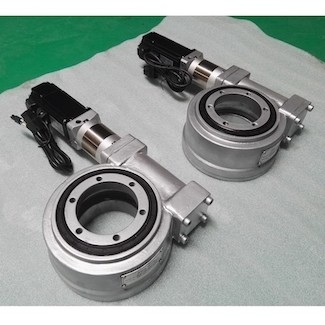

Napęd ślimakowy z przekładnią ślimakową napędzany silnikiem elektrycznym i skrzynią biegów do systemu śledzenia słonecznego
Opis produktu
Slewing Drive, zwany również obrotowym łożyskiem pierścieniowym, jest rodzajem produktu, który jest w stanie wytrzymać duże obciążenia osiowe przy bardzo niskiej prędkości.I w zależności od typu doskonale nadają się również do pochłaniania momentów przechylających.Obrotnice dostępne są w modelach przemysłowych, w których pierścienie są wykonane z kutej stali i zastosowano również hartowane prowadnice kulkowe.Wraz z rozwojem technologii coraz więcej napędów obrotowych wykorzystuje technologię ślimaka klepsydrowego, w której ślimak jest tak ukształtowany, aby angażować więcej zębów w przekładni.To zwiększone zazębienie zębów skutkuje większą wytrzymałością, wydajnością i trwałością.
W napędzie obrotowym zastosowano standardową technologię ślimakową, w której ślimak znajduje się w pozycji poziomej.Przełożenie wału zależy od stosunku liczby gwintów na ślimaku do liczby zębów w ślimacznicy lub przekładni.Są to standardowe produkty dla określonych branż, takich jak przemysł fotowoltaiczny i aplikacje mobilne, takie jak koparki.Ślimak napędzany jest silnikiem elektrycznym lub hydraulicznym, połączonym lub nie z dodatkową przekładnią planetarną, przekładnią ślimakową itp.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Zastosowanie napędów Slew
Dzięki doskonałej dokładności obrotu i momentu obrotowego, nasz obrót odgrywa ważną rolę w dziedzinie sztucznej inteligencji, takiej jak roboty, bezpyłowe natryski, ramiona robotów itp. Opracowaliśmy i zaprojektowaliśmy wiele spersonalizowanych rozwiązań projektowych. podane w połączeniu z określonymi warunkami pracy.
Nasze wahacze znajdują zastosowanie zarówno w ciężkim sprzęcie, takim jak pojazdy opancerzone, jak iw czułym sprzęcie optycznym.Charakteryzują się solidnością, precyzją i niezawodnością.
Nasz obrót znajduje zastosowanie w przemyśle maszyn budowlanych i został dobrze przyjęty przez klientów w kraju i za granicą.Łożysko obrotowe maszyn budowlanych jest specjalną podstawą przenoszącą siłę w maszynach budowlanych, która jednocześnie przenosi siłę osiową, moment wywracający, siłę promieniową i wymaga obracania się dwóch części względem siebie.Zastosowanie łożysk wieńcowych w przemyśle maszynowym jest bardziej powszechne, takie jak: maszyny do podnoszenia i rozładowywania, maszyny górnicze, maszyny portowe itp.
