Szczegóły Produktu:
|
| Model: | 7 cali | Przełożenie: | 57:1 |
|---|---|---|---|
| Aplikacje: | Śledzenie fotowoltaiki | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silnik czujnika Halla | Instalacja: | Wertykalny horyzontalny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Reakcja: | 0,05 stopnia |
| Podkreślić: | PV Tracker Electric Slew Drive,2000Nm Torque Solar Slewing Drive,PV Tracker przekładni ślimakowej |
||

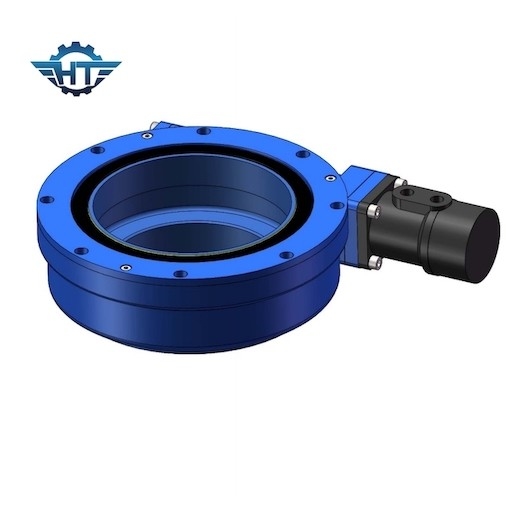

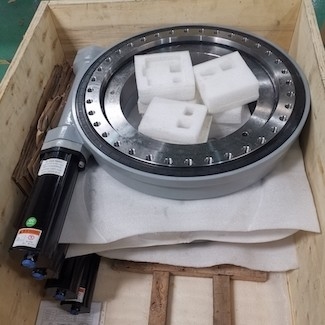

Wysokoprecyzyjne napędy obrotowe ZSE7 Solar z przekładnią planetarną do urządzeń śledzących PV
Opis napędu obrotowego o wysokiej precyzji
Luz – istniejące luzy między zębami koła zębatego a ślimakiem są bardzo powszechnym i często istotnym i kluczowym czynnikiem w projektowaniu przekładni i układów napędowych.Szczeliny między nimi zapewniają miejsce na nałożenie smaru i mogą pomóc w skompensowaniu naprężeń związanych z ciepłem roboczym wewnątrz.
Koło zębate i ślimak stykają się w stanie prawie idealnej siatki.To z kolei pozwoli na bardzo efektywne przeniesienie siły napędowej, równomierne rozłożenie obciążenia i bardzo imponujący poziom dokładności pozycjonowania w napędzie
Nasze przekładnie obrotowe sprawdziły się dobrze w ekstremalnych warunkach pracy.Dostarczyliśmy napędy obrotowe z oszczędnością kosztów w porównaniu ze standardowymi częściami, skróconymi czasami realizacji, przetestowanymi i sprawdzonymi projektami w całej gamie oraz łatwo dostępnymi częściami zamiennymi dla jednostek w eksploatacji, zwłaszcza w produkcji masowej.
Parametry napędów obrotowych SE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Dokładność (°) | Samoblokujący | Waga (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | TAk | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | TAk | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | TAk | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | TAk | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | TAk | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | TAk | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | TAk | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | TAk | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | TAk | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | TAk | 204 |
Aplikacje wymagają wysokiej precyzji
Paraboliczny rynnowy system zasilania energią słoneczną:
Kolektor słoneczny z korytem parabolicznym składa się głównie z części skoncentrowanej, układu transmisji, jednostki grzewczej i układu sterowania, przyjmuje kolumnową konstrukcję paraboliczną, śledząc słońce przez kolektor koncentratu z korytem parabolicznym, wytwarzając bezpośrednie światło słoneczne zebrane na powierzchni rury odbiorczej, aby ogrzać płyn przenoszący ciepło , a następnie w układzie obiegu termodynamicznego.W układzie termodynamicznym rynny koncentracyjne Paraboliczne połączone są szeregowo i równolegle, a poprzez układ modułowy tworzą gorące pole odbioru.
