Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | Poziomy 1 cale |
|---|---|---|---|
| Przełożenie: | 32:1 | Wyjściowy moment obrotowy: | 400 Nm |
| Moment trzymania: | 1800 Nm | Moment przechylania: | 1000 Nm |
| Prędkość wyjściowa: | 0～1 obr/min | Pakiet transportowy: | Standardowy pakiet eksportowy |
| Podkreślić: | Pierścień obrotowy przekładni ślimakowej SE1,pierścień obrotowy przekładni ślimakowej,pojedyncza oś |
||

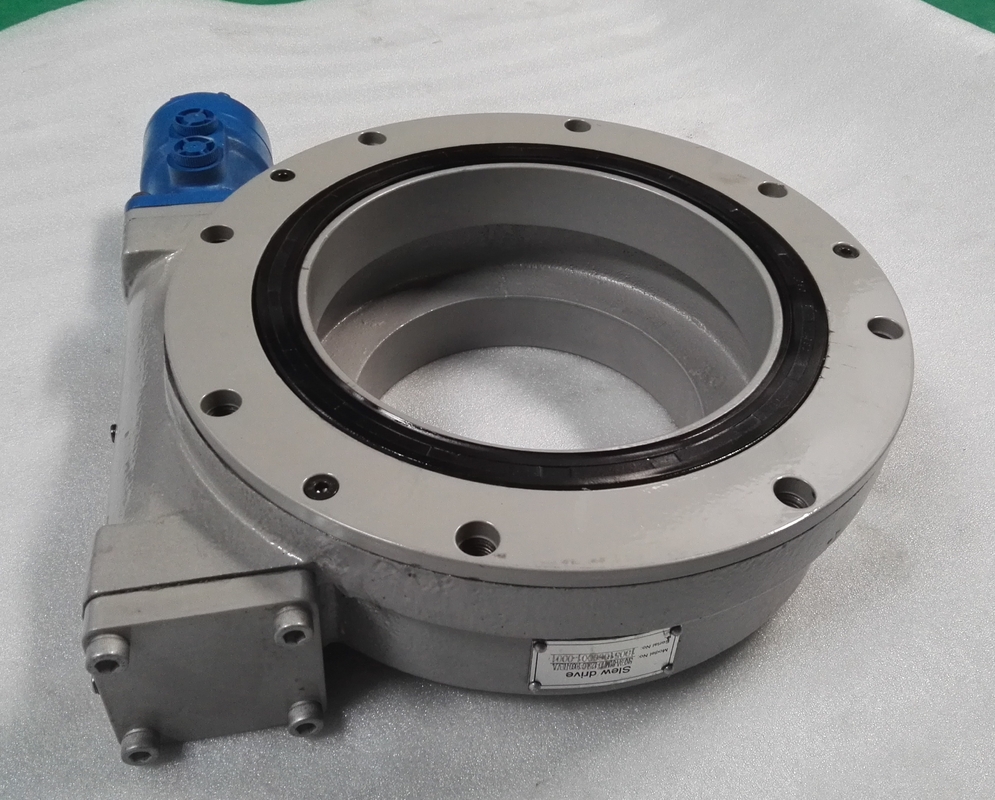

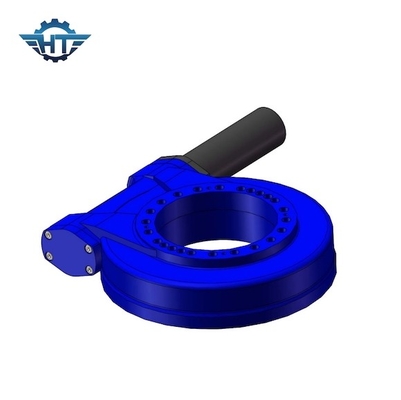

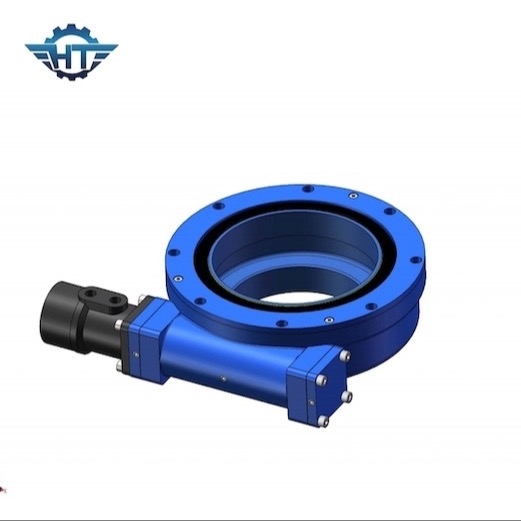

SE1 Worm Gear Slew Drive Otwarty złożony jednoosiowy inteligentny system śledzenia słonecznego
Opis napędu ślimakowego Solar Slew Drive
Wraz z szybkim rozwojem przemysłu fotowoltaicznego, rozwój i budowa elektrowni fotowoltaicznych mają głównie dwa cele: obniżenie kosztów i zwiększenie wydajności oraz osiągnięcie parytetu sieci.Skutecznym sposobem na zapewnienie dochodów z inwestycji elektrowni fotowoltaicznych jest poprawa sprawności wytwarzania energii oraz niezawodności pracy elektrowni.Fotowoltaiczny inteligentny system śledzenia, który kupuje obrotowe urządzenie napędowe, może nie tylko poprawić wydajność wytwarzania energii, ale także ma dobrą zdolność adaptacji do złożonego terenu.
Nasze atuty
1. Certyfikat ISO 9001:2008
2. Wysoko wykwalifikowany materiał, niskie MOQ, doskonała jakość, konkurencyjna cena
3. Standardowe lub niestandardowe oba są dopuszczalne
4. Dostępny OEM
5. Większa ładowność, ogromna siła osiowa i radykalna;
6. Niezależny zespół badawczo-rozwojowy
7. Ścisła kontrola jakości, zarządzanie jakością
8. Wystarczający zapas
9. Krótki czas realizacji, szybki czas dostawy
Parametry napędu obrotowego SE1
| Model | SE1 |
| Stosunek | 32:1 |
| Znamionowy moment obrotowy (Nm) | 384 |
| Maksymalny moment wyjściowy (3 s) (Nm) | 460 |
| Znamionowa prędkość obrotowa (RPM) | 0,06 |
| Moment przechylania (Nm) | 1500 |
| Moment trzymania (Nm) | 3000 |
| Obciążenie osiowe (kN) | 30 |
| Obciążenie promieniowe (kN) | 16 |
| Efektywność | 40% |
| Dokładność (°) | 0,1 |
| Samoblokujący | TAk |
| waga (kg) | 6 |
| Otwory instalacyjne | 6*M8 |
| Średnica koła środkowego | Φ40mm |
| Wewnętrzna dziura | Φ30mm |
| Temperatura pracy | － 30℃ ~＋80℃ (opcjonalny specjalny smar używany w chłodniejszych lub cieplejszych miejscach) |
| Silnik z przekładnią dopasowany | 24V, 2RPM, 25W, 30Nm, ＜8A |
Uwaga:
1. Aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami sprzedaży.
2. Specjalny projekt oparty na różnych aplikacjach i projektach
3. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
4. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Aplikacje
Trzy formy śledzenia jednoosiowego napędu obrotowego z napędem słonecznym:
Zasadniczo istnieją trzy formy jednoosiowego śledzenia Słońca: oś jest nachylona ze wschodu na zachód, ukośny jednoosiowy tracker, oś jest ułożona poziomo w kierunku północ-południe, a płaski jednoosiowy tracker jest w kierunku wschód-zachód;Te trzy metody to w zasadzie śledzenie północ-południe lub wschód-zachód wzdłuż jednoosiowego obrotu, a zasady działania są zasadniczo podobne.
Porównanie dwóch osi słonecznych i jednoosiowych
Jeśli słońce można śledzić zarówno na wysokości, jak i azymucie słońca, można uzyskać najwięcej energii słonecznej, a pełne śledzenie, czyli śledzenie dwuosiowe, jest zaprojektowane zgodnie z takimi kryteriami.W porównaniu z systemem generowania mocy z optymalnym kątem nachylenia, generowanie mocy na dwóch wałach może wzrosnąć o 25% do 40%.Ze względu na stosunkowo wysoki koszt trackerów dwuosiowych, płaskie trackery jednoosiowe są szeroko stosowane w wielu obszarach.
