Szczegóły Produktu:
|
| Materiał: | Żeliwo | Model: | 7 cali |
|---|---|---|---|
| Przełożenie: | 51:1 | Efektywność: | 40% |
| Dokładny: | ≤ 0,1 | Kierowca: | Silnik elektryczny |
| Kolor: | zgodnie z prośbą | Trzymający moment obrotowy: | 39 kNm ~ 50 kNm |
| Podkreślić: | Jednoosiowy pionowy mechanizm obrotowy,pionowy mechanizm obrotowy z powłoką C3,pionowy napęd obrotowy do śledzenia PV |
||

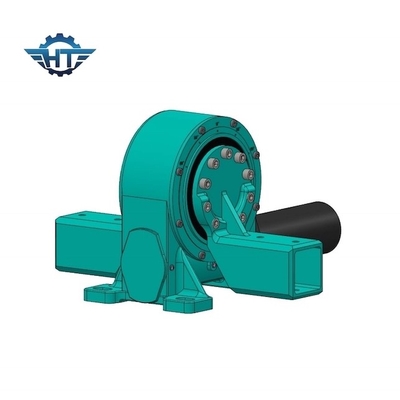

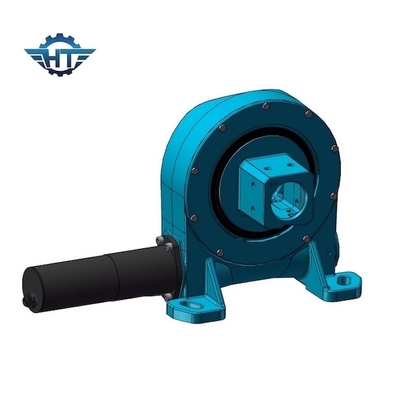

VE7 Jednoosiowa przekładnia obrotowa z powłoką C3 do systemu śledzenia PV
Opis mechanizmu obrotu
Nasza firma posiada głęboką wiedzę ekspercką i ponad 10-letnie doświadczenie w projektowaniu, opracowywaniu i produkcji napędów obrotowych.Nasz zespół specjalizuje się w badaniach i rozwoju w tej konkretnej dziedzinie i obejmuje dziedziny technologii śledzenia dla systemów fotowoltaicznych, skoncentrowanych elektrowni słonecznych, inżynierii mechanicznej i technologii napędów obrotowych.
Arkusz techniczny napędu obrotowego modelu VE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Tak | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Tak | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Tak | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Tak | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Tak | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Tak | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Tak | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Tak | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Tak | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Tak | 251 |
Zalety
Szybkie czasy reakcji
Wieloletnie doświadczenie w inteligentnym sterowaniu procesami produkcji masowej oraz w rozwoju produktów zorientowanych na klienta.
Różne rodzaje
Napęd obrotowy (typ zamknięty, typ pionowy, typ dwuosiowy, typ precyzyjny) Napęd obrotowy ślimaka klepsydrowego oparty jest na łożysku obrotowym z silnym momentem obrotowym przechylania i statyczną funkcją samoblokowania.Duża powierzchnia styku zębów została zaprojektowana specjalnie do napędzania dużych obciążeń.
stabilna jakość
Skonfiguruj krytyczne punkty kontroli jakości, łącznie 9 stanowisk w całym zakładzie.Ustanawiamy krytyczne punkty kontroli jakości, wydajemy instrukcje kontroli jakości w celu ścisłej kontroli w kluczowym procesie.Używamy wysokiej precyzji i kalibracji miernika pomiarowego.
Rysunek sprzedaży
Aby uzyskać dalsze szczegółowe parametry techniczne produktu, skontaktuj się z nami w celu uzyskania katalogu produktów i szczegółowych rysunków handlowych.
Aplikacje
Pionowy napęd łożyska obrotowego jest zwykle instalowany prostopadle do podłoża i jest szeroko stosowany w różnych projektach wytwarzania energii fotowoltaicznej, takich jak wytwarzanie energii parabolicznej lub korytowej Csp, wytwarzanie energii fresnela Csp, płaski jednoosiowy system śledzenia słonecznego, ukośny system śledzenia słonecznego.Jest z dużą precyzją, zwykle ten model z zamkniętą obudową, może zapobiegać przedostawaniu się kurzu i wody do wnętrza.
