Szczegóły Produktu:
|
| Rodzaj: | Mechanizm ślimakowy | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Wniosek: | Skoncentrowana stacja słoneczna Fresnela | Gwarancja: | 10 lat |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | srebrnoszary | Okres gwarancji: | 10 lat |
| Silnik: | 24V DC | Transport: | drogą powietrzną, morską, kolejową, ekspresową |
| Podkreślić: | Przekładnia ślimakowa kopertująca,przekładnia obrotowa 5",skoncentrowany napęd ślimakowy Fresnela |
||

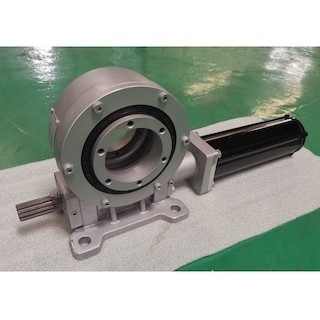

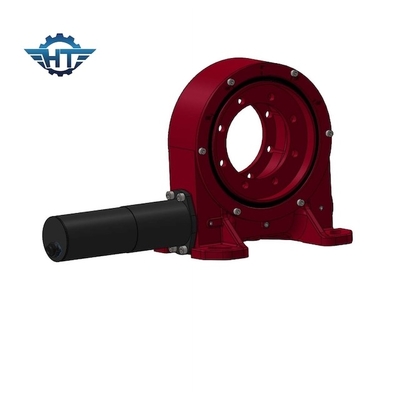

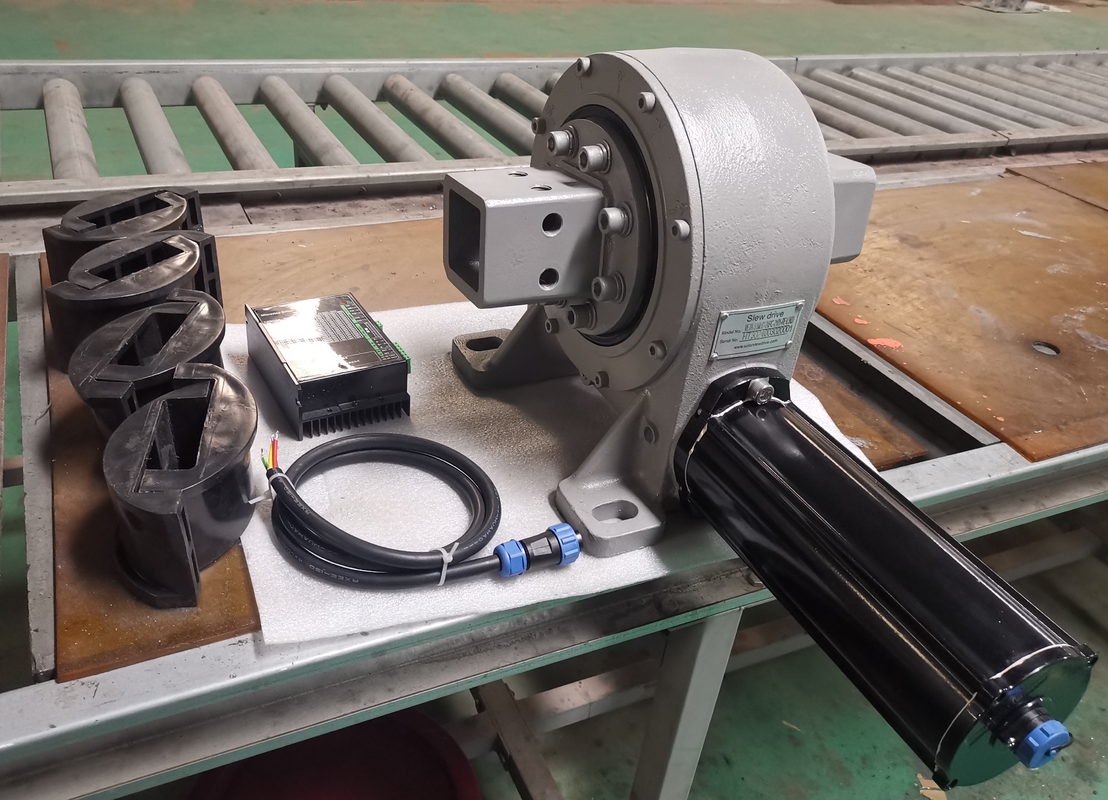

Łożyska obrotowe przekładni ślimakowej jednoosiowej VE7 z Nema23 do systemów śledzenia energii słonecznej
Opis łożysk obrotowych przekładni ślimakowej
Skoncentrowana elektrownia słoneczna Fresnela jest rodzajem systemu śledzenia słońca CSP.Zasada działania jest podobna do wytwarzania energii fototermicznej typu korytowego, z wyjątkiem tego, że zamiast lustra zastosowano kondensator struktury Fresnela.To sprawia, że jest stosunkowo niedrogi, ale wydajność jest odpowiednio zmniejszona.
Ponieważ taki system ma tylko kilkukrotną koncentrację, jakość podgrzewanej pary wodnej nie jest wysoka, przez co roczna sprawność energetyczna całego systemu może osiągnąć tylko około 10%;ale ze względu na prostą konstrukcję układu i bezpośrednie wykorzystanie nośnika ciepła do wytwarzania pary, koszty jego budowy i utrzymania są również stosunkowo niskie.
Funkcje napędu obwiedniowego z przekładnią ślimakową
1. Obróć o 360°
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja i racjonalne wykorzystanie przestrzeni
5. Samoblokująca przekładnia ślimakowa
6. Łatwa i płynna metoda uruchamiania i zatrzymywania
7. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
8. Niskie koszty utrzymania
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
Paraboliczna elektrownia słoneczna z koncentracją kolektorów
Przyjmuje projekt osi poziomej północ-południe, skutecznie poprawia zyski ciepła z kolektora.Konstrukcja mechaniczna Ultralimit, kolektor może osiągnąć prędkość wiatru ≤ 7 m / s, dokładność śledzenia wynosi 0,1 °;Prędkość wiatru porywowego w dowolnym stanie ≤ 20m/s, kolektor nie jest uszkodzony.Zatrzymaj stan ochrony, prędkość wiatru w dół ≤ 32 m/s, kolektor nie jest uszkodzony.
