Szczegóły Produktu:
|
| Model: | 3 cale | Przełożenie: | 31:1 |
|---|---|---|---|
| Efektywność: | 40% | zainstalować: | Pionowy |
| Rodzaj: | Pojedynczy robak i zamknięty dom | Wniosek: | Energia słoneczna |
| Usługa OEM: | Do dyspozycji | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silnik planetarny 24 V | Materiał: | 42Crmo |
| Podkreślić: | VE3 Small Solar Tracker Slewing Drive,silnik obrotowy z pojedynczym ślimakiem,mały elektryczny napęd obrotowy VE3 |
||

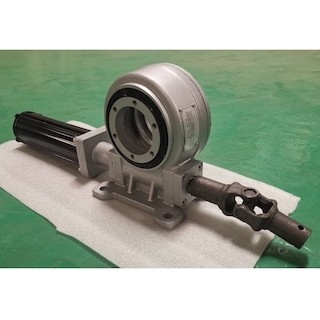

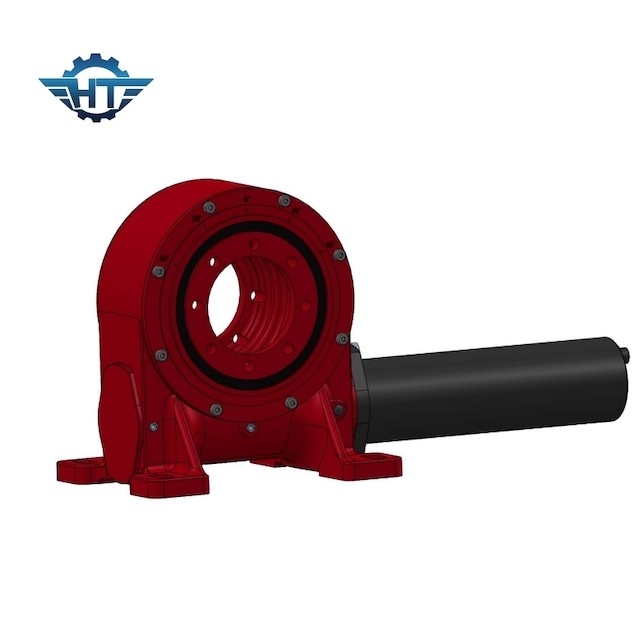

Mały napęd obrotowy VE3, IP66 dla 30 zastosowań w terenie w systemie śledzenia energii słonecznej
IP66 30 Field-life Slew Drive
Zgodnie z otwartością mechanizmu przenoszenia napędu obrotowego, napęd obrotowy można podzielić na typ otwarty i zamknięty.Zwykle struktura typu otwartego jest najczęściej używana w zastosowaniach, w których środowisko jest zbyt surowe, a cykl konserwacji i konserwacji jest krótki, a struktura typu otwartego jest wygodniejsza dla części.inspekcja, konserwacja i konserwacja oraz wygodniejsza wymiana.Z drugiej strony, gdy warunki środowiskowe nie zmieniają się zbytnio, a poziom zanieczyszczenia środowiska jest poniżej poziomu średniego, zamknięta konstrukcja może zapewnić dłuższy cykl życia konserwacji.
Napęd obrotowy może bezpiecznie przenosić obciążenia promieniowe i osiowe, a także przenosić moment obrotowy do obracania.Obrót może odbywać się w jednej osi lub w wielu osiach razem.Napędy wieńców obrotowych powstają poprzez wykonanie przekładni, łożysk, uszczelnień, obudowy, silnika i innych elementów pomocniczych oraz zmontowanie ich w gotową skrzynię biegów
Zalety produktu
Wybitne zalety napędu obrotowego to:
• Konstrukcja jest bardzo kompaktowa, odpowiednia do montażu urządzeń mechanicznych o ograniczonej przestrzeni.
• Bardzo wysoka nośność przy bardzo kompaktowej konstrukcji.
• długotrwałe.
• Niskie koszty utrzymania.
• Odlewana obudowa chroni części wewnętrzne.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność | Precyzja | IP | Temperatura pracy (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40～+120 | TAk |
251 |
Aplikacje
Cechy konstrukcyjne i obszary zastosowań napędu obrotowego nowego typu (przekładnia ślimakowa i mechanizm obrotowy ślimaka)
Skorupa wykonana jest z wysokogatunkowego staliwa o bardzo dużej wytrzymałości.Przekładnia ślimakowa i ślimak są wykonane z 42CrMo i azotowane fotojonowo.Odporność na zużycie i wytrzymałość są wyższe niż w przypadku tradycyjnego domowego materiału do azotowania gazowego 50Mn.Silniejszy niż twardość, żywotność jest dłuższa.Ten produkt może być stosowany w pojazdach transportowych z platformą, dźwigach do bali, dźwigach jednokolumnowych, podnośnikach belek, dźwigach samochodowych, pojazdach latających, energii słonecznej do inspekcji słonecznych, sprzęcie automatyki i innym sprzęcie mechanicznym;w przemyśle fotowoltaicznym wykorzystującym energię słoneczną napędy obrotowe są zazwyczaj wyposażone w przekładnie planetarne na prąd stały lub stosuje się głównie motoreduktory prądu przemiennego;w maszynach budowlanych silniki hydrauliczne stosuje się głównie jako układy napędowe.
