Szczegóły Produktu:
|
| Przełożenie: | 125:1 | Rodzaj: | W załączeniu |
|---|---|---|---|
| Wniosek: | Energia słoneczna | Kierowca: | Silnik hydrauliczny |
| Stopień IP: | IP66 | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą |
| Wydajność: | 40% | Reakcja: | 0,1° |
| Podkreślić: | Żuraw kontenerowy Solar Slew Drive,Solar Slew Drive High Torque,Container Crane ślimakowa przekładnia obrotowa |
||

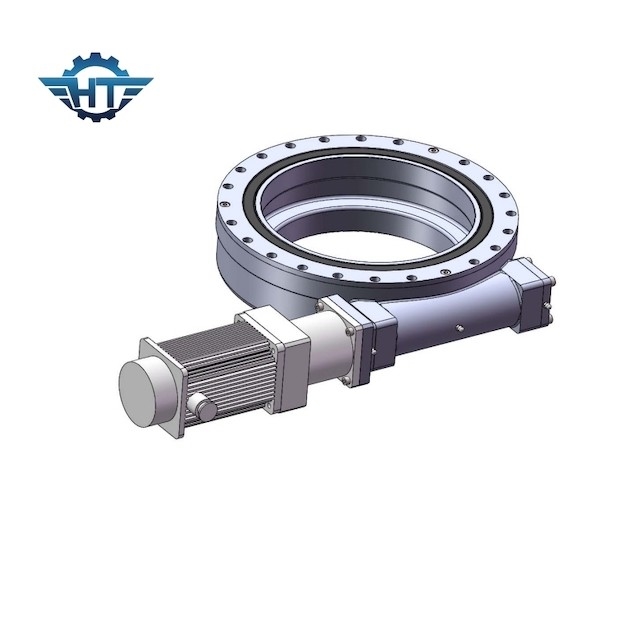

Precyzyjny napęd pierścienia obrotowego, zamknięty dom o wysokim momencie obrotowym dla nowej energii słonecznej
Napęd obrotowy o wysokiej precyzji
Napęd obrotu składa się zwykle ze ślimaka, łożyska wahliwego, obudowy, silnika i innych elementów.Ponieważ jego główne elementy przyjmują łożysko obrotowe, może jednocześnie przenosić siłę osiową, siłę promieniową i moment wywracający.W porównaniu z tradycyjnymi produktami do obrotu, napęd obrotu jest łatwy w instalacji, łatwy w utrzymaniu i w większym stopniu oszczędza przestrzeń montażową.
Produkt ma szeroki zakres zastosowań i może być szeroko stosowany w ciężkich samochodach ciężarowych z platformą, dźwigach kontenerowych, dźwigach samochodowych, maszynach górniczych, pojazdach latających, urządzeniach radarowych, systemach wytwarzania energii słonecznej do patroli słonecznych, maszynach budowlanych i nowych pola energetyczne.Zwykle, gdy napęd obrotowy jest zamontowany na silniku głównym, luz zazębienia przekładni ślimakowej i ślimaka ma bardzo istotny wpływ na pracę silnika głównego.
Aby zapewnić elastyczność działania i płynność napędu obrotowego, istnieją pewne wymagania dotyczące luzu przekładni ślimakowej i ślimaka napędu obrotowego.Występowanie luzu w przekładni ślimakowej powoduje jednak, że przy zmianie kierunku obrotu na pewnej odległości nie ma przekładni, co wpływa na dokładność przeniesienia obrotowego urządzenia napędowego.Napędy obrotowe są często używane w sytuacjach pracy z małą prędkością i dużym obciążeniem.
Przy ciągłym użytkowaniu zużycie przekładni ślimakowych i ślimaków powoduje wzrost luzu, a wzrostu luzu nie można regulować w celu kompensacji, co skutkuje ciągłym wzrostem siły zazębienia.Stan pracy napędu obrotowego gwałtownie się pogarsza, co znacznie skraca żywotność napędu obrotowego i zwiększa koszty użytkowania.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Cechy
1. Przełożenie skrzyni
Obrót napędu wieńca obrotowego zmniejsza prędkość elementu napędzanego, a także zwielokrotnia jego moment obrotowy i zwiększa go proporcjonalnie wraz ze spadkiem prędkości. Przełożenie prędkości wałów zależy od stosunku liczby gwintów na ślimaku do liczby zębów w ślimacznicy lub przekładni.
2. Robak klepsydrowy
Nasze napędy obrotowe wykorzystują technologię ślimaka klepsydrowego, w której ślimak jest tak ukształtowany, aby zazębiać więcej zębów w przekładni.To zwiększone zazębienie zębów skutkuje większą wytrzymałością, wydajnością i trwałością.
3. Funkcja
Napędy obrotowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, generalnie wał jest napędzany przez elektryczny motoreduktor.I jest samoblokujący.
Aplikacje
1. Pole wytwarzania energii fotowoltaicznej Wytwarzanie energii fotowoltaicznej jest ważnym obszarem zastosowań napędu obrotowego.Zastosowanie modułów fotowoltaicznych słonecznych z napędem obrotowym jako elementu obrotowego może dokładnie regulować kąt obrotu i kąt elewacji hosta w zależności od różnych pozycji słońca w ciągu dnia.Panele są pod optymalnym kątem odbioru.
2. Pole wytwarzania energii wiatrowej Podobnie jak w przypadku wytwarzania energii fotowoltaicznej, napęd obrotowy można zastosować do części odchylającej turbiny wiatrowej, aby zrealizować poziomy obrót mechanizmu o 360 °, aby lepiej dostosować kąt odbioru.
