Szczegóły Produktu:
|
| Model: | SE9 | Przełożenie: | 57:1 |
|---|---|---|---|
| Wniosek: | Maszyneria konstrukcyjna | Produkt: | Hydrauliczny napęd obrotu |
| Silnik kierowcy: | Silnik hydrauliczny | Gwarancja: | 1 rok |
| Certyfikat: | ISO9001, CE | Instalacja: | Jako projekt klienta Ip66 Zamknięte hydrauliczne łożysko wieńcowe Se9 do maszyn rotacyjnych o wysoki |
| Podkreślić: | Napęd łożyska obrotowego IP66,hydrauliczny,zamknięty napęd obrotowy |
||

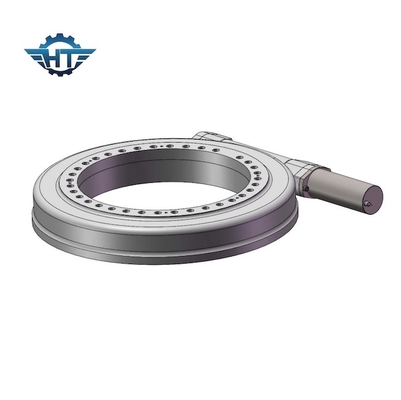

Ip66 Zamknięte hydrauliczne łożysko wieńcowe Se9 do maszyn obrotowych o wysokiej dokładności

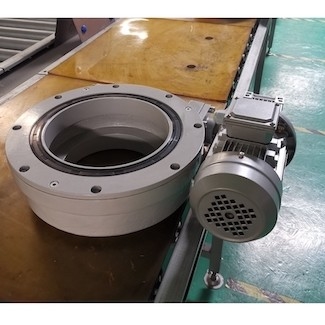

Zamknięty hydrauliczny napęd obrotowy
Napęd obrotowy to kompletny zespół systemowy, który można łatwo zainstalować i zintegrować z istniejącymi programami systemowymi.
Składa się z łożyska kulkowego lub cylindrycznego łożyska wieńcowego, ślimaka, płaszcza i innych części, które mogą jednocześnie przenosić momenty osiowe, promieniowe i wywracające.Ślimak jest napędzany przez silnik hydrauliczny lub silnik, który napędza obracanie łożyska obrotowego.Powierzchnia obudowy jest lakierowana natryskowo i całkowicie zamknięta uszczelkami, które chronią napęd obrotowy przed zanieczyszczeniem, uszkodzeniem i utratą smaru.
Komponenty te są montowane razem, aby uniknąć instalowania przez klientów różnych komponentów współpracujących, a my możemy również zapewnić różne standardy rozmiarów.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
PracaTep (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Zalety
Modularyzacja: Ze względu na wysoką integrację pary napędów obrotowych, użytkownicy nie muszą kupować i obrabiać każdego elementu urządzenia obrotowego jeden po drugim, co również w pewnym stopniu skraca proces przygotowania na początku produkcji produktu, a tym samym znacznie poprawa wydajności pracy.
Bezpieczeństwo: Przekładnia ślimakowa i napęd ślimakowy (para napędów obrotowych) mają funkcję samohamowania wstecznego, które może realizować samohamowanie wsteczne, to znaczy tylko ślimak może napędzać przekładnię ślimakową, ale ślimak nie może być napędzany przez przekładnia ślimakowa do poruszania się.Ta cecha sprawia, że napęd obrotowy jest szeroko stosowany w podnoszeniu, pracach lotniczych i innych urządzeniach.Poprawiając zawartość technologiczną silnika głównego, znacznie poprawia również stabilność pracy silnika głównego oraz współczynnik bezpieczeństwa pracy.
Uprość konstrukcję silnika głównego: W porównaniu z tradycyjną przekładnią zębatą przekładnia ślimakowa może uzyskać stosunkowo duży stopień redukcji.W niektórych przypadkach części reduktora można pominąć w silniku głównym, zmniejszając w ten sposób koszty zakupu dla klientów i znacznie zmniejszając wskaźnik awaryjności.
Aplikacje
Inne nazwy napędów obrotowych: obrotowe urządzenie napędowe, obrotowe urządzenie zębate, reduktor obrotowy, obrotowe urządzenie obrotowe, napęd ślimakowy, para ślimakowa turbiny, para przekładni ślimakowej, urządzenie ślimakowe turbiny, stosowane głównie w lotnictwie, żurawiach wieżowych, koparkach, maszynach budowlanych, satelitarne systemy odbiorcze, systemy śledzenia słońca i wiele innych branż.Szczególnie w ostatnich latach szeroko wykorzystywany jest szybki rozwój energetyki słonecznej fotowoltaicznej.
