Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | 9 cali |
|---|---|---|---|
| Przełożenie: | 61:1 | Efektywność: | 40% |
| Dokładny: | ≤ 0,1 | Silnik: | Silnik hydrauliczny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Rodzaj: | Pojedynczy ślimak Pojedyncza oś |
| Podkreślić: | Napęd łożyska obrotowego SE9,napęd łożyska obrotowego 42CrMo,przekładnia napędu obrotu 42CrMo |
||

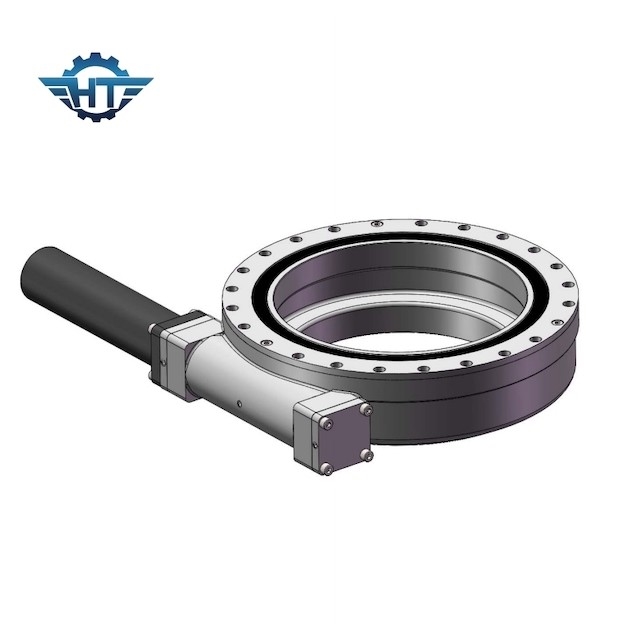

SE9 Napęd łożyska obrotowego z silnikiem hydraulicznym do ciężarówki z platformą konstrukcyjną na zewnątrz

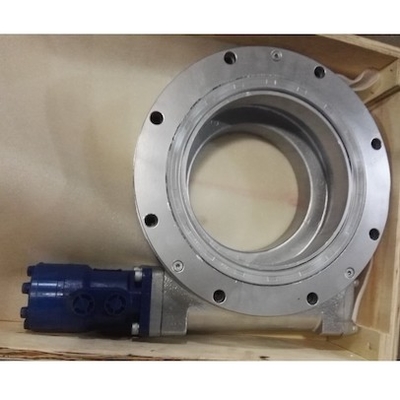

Hydrauliczny napęd obrotowy silnika
Napędy z łożyskami obrotowymi są zasilane technologią ślimaka klepsydrowego, aby zapewnić maksymalną przeżywalność przy utrzymaniu ładunku, a także zwiększoną wydajność i dokładność.
Istnieje wiele innych zastosowań, ponieważ napęd z łożyskami obrotowymi jest idealny do zastosowań wymagających zarówno utrzymywania obciążenia, jak i momentu obrotowego z tej samej przekładni i nadaje się do powolnych obrotów z ruchami ciągłymi lub cyklicznymi.Nadaje się do śledzenia słońca, modeli takich jak jednoosiowa i dwuosiowa, które mogą być stosowane w płaskim jednoosiowym systemie śledzenia słońca, ukośnym lub pochylonym pojedynczym systemie śledzenia i dwuosiowym systemie śledzenia słońca, a także w branżach takich jak maszyny inżynieryjne, budownictwo maszyny i metalurgia, zautomatyzowane wyposażenie linii montażowych, energia słoneczna, wózek platformowy, sprzęt ochrony środowiska, wytwarzanie energii wiatrowej i maszyny odlewnicze, a także różne wolnoobrotowe urządzenia maszynowe.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Ukośna aplikacja jednoosiowa
Oś obrotu pochylonego jednoosiowego wspornika śledzącego jest zamontowana pod kątem nachylenia do płaszczyzny poziomej i obraca się wokół osi jednowymiarowej.Kierunek osi obrotu jest kierunkiem północ-południe, dzięki czemu powierzchnia odbierająca światło modułu fotowoltaicznego jest możliwie prostopadła do kąta padania światła słonecznego w kierunku jednowymiarowym.
Zastosowanie osi pionowej
System pełnego śledzenia „wysokość + azymut”, który porusza się wzdłuż dwóch osi obrotu i ma dwa obrotowe stopnie swobody, który może całkowicie śledzić trajektorię słońca, aby zmaksymalizować otrzymywaną energię słoneczną.Nadaje się do obszarów o dużych szerokościach geograficznych, a sprawność wytwarzania energii można skutecznie zwiększyć o ponad 35%, co znacznie poprawia sprawność wytwarzania energii w systemach fotowoltaicznych.
