Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Normalny moment wyjściowy: | 533 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Moment trzymania: | 7000 Nm |
| Moment przechylania: | 744 Nm | Znamionowy wyjściowy moment obrotowy: | 0,065 obr/min |
| Stosowanie: | Lokalizatory słoneczne | Funkcja ochrony: | IP66 |
| Podkreślić: | Solar Tracker Linkage Small Slew Drive,napęd obrotu 533 Nm do systemu śledzenia słońca,napęd ślimakowy 533 Nm |
||

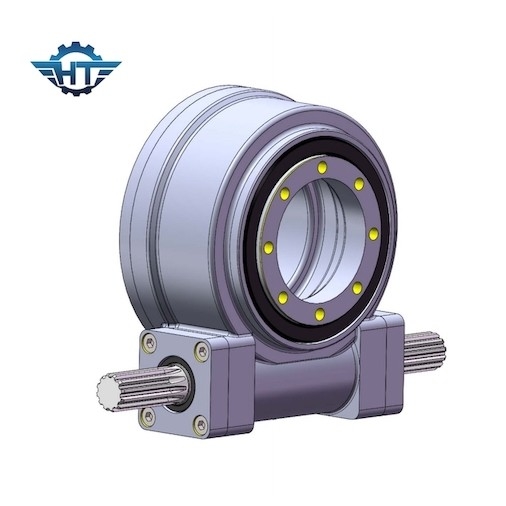

Przekładnia ślimakowa SE3 IP66 Łożyska obrotowe do systemu śledzenia słonecznego
Samoblokujący napęd obrotowy IP66
W zależności od formy przekładni o zmiennej prędkości obrotowej napędów obrotowych, można je podzielić na przekładniowy napęd obrotowy i napęd obrotowy z przekładnią ślimakową, dziedzicząc odpowiednie właściwości napędu zębatego i przekładni ślimakowej.Pod względem nośności osiągi typu przekładni ślimakowej są lepsze niż typu zęba, a gdy używany jest napęd ślimakowy obwiedniowy, jego nośność, odporność na odkształcenia i sztywność przekładni ulegają dalszej poprawie, ale przekładnia ślimakowa i ślimak typu napęd obrotowy pod względem wydajności.
Zalety
Napęd obrotu to wysoce zintegrowany mechanizm redukcji obrotu o pełnym obrocie.Wielkość osiowa łańcucha nie różni się zbytnio, co jest korzystne dla spłaszczenia konstrukcji części łączących przekładnię szeregową, zmniejszając w ten sposób gabaryty całego wyposażenia mechanicznego.
Dodatkowo niezależnie od tego, czy jest to przekładnia zębata, czy przekładnia ślimakowa, ponieważ różnica wielkości pomiędzy samą częścią główną a napędzaną jest bardzo duża, łatwiej jest uzyskać przełożenie o dużym przełożeniu, co również jest trudne dla wielu innych typów mechanizmów przekładni o zmiennej prędkości.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Uwagi:

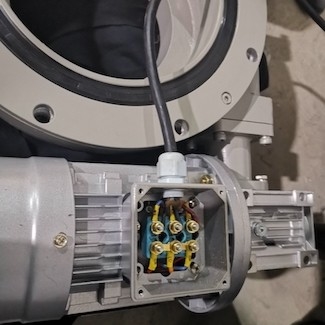

Ponieważ napęd obrotowy będzie wyposażony w różne silniki napędowe, a wydajność napędu obrotowego jest inna, prosimy o kontakt z naszą sprzedażą w celu uzyskania konkretnej ceny.Przywrócimy Twoją wiadomość w ciągu 12 godzin.
Aplikacje
Napęd obrotowy może być używany w każdej sytuacji wymagającej pełnego obrotu i zmiennej prędkości.W przypadku konieczności realizacji przeniesienia mocy większego momentu obrotowego, przeniesienia większej precyzji ruchu lub doboru mechanizmu wymagającego dużej zwartości i integralności konstrukcji nadwozia najlepszym rozwiązaniem jest napęd obrotowy.
Bardziej powszechnymi zastosowaniami są na ogół obracające się w pełnym okręgu konstrukcje maszyn inżynieryjnych i budowlanych, a także energia słoneczna, energia wiatru i różne długoterminowe automatyczne maszyny śledzące.Łatwo jest przeprowadzić sterowanie cyfrowe, dzięki czemu ma wiele zastosowań w dziedzinie robotów przemysłowych.
