Szczegóły Produktu:
|
| Model: | SE12 | Przełożenie: | 78:1 |
|---|---|---|---|
| Wniosek: | Maszyneria konstrukcyjna | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silnik hydrauliczny | Certyfikaty: | ISO9001, CE |
| Instalacja: | Poziomy lub pionowy | Konserwacja: | Na podstawie instrukcji |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Reakcja: | ＜0,1° |
| Podkreślić: | Napęd obrotowy z przekładnią ślimakową 5800NM,napęd ślimakowy z przekładnią ślimakową silnika hydraulicznego,napęd ślimakowy z momentem obrotowym 5800NM |
||

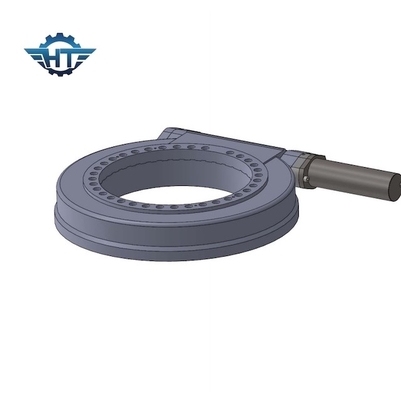

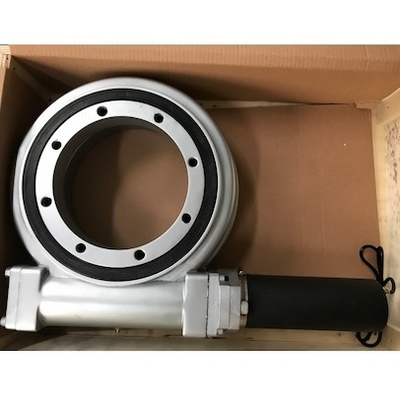

Łożysko przekładni ślimakowej o wysokim momencie przechylania SE12 z silnikiem hydraulicznym do urządzeń przemysłowych
Napęd obrotowy typu przekładni ślimakowej
Napęd obrotu z przekładnią ślimakową jest rozwijany przez łożysko wieńca obrotowego.Składa się z obudowy, przekładni ślimakowej, silnika i innych akcesoriów.W porównaniu z tradycyjnym łożyskiem obrotowym konstrukcja jest zwarta, bezpieczna i modułowa.W dzisiejszych czasach, ze względu na zapotrzebowanie na duże obciążenia, opracowano ślimakowy napęd obrotowy.Ma lepszą zwartość struktury produktu i wysoką zdolność ładowania oraz wyższy wyjściowy moment obrotowy.
Cechy
Charakterystyka mechanizmu przekładni ślimakowej:
1. Można uzyskać duże przełożenie, które jest bardziej zwarte niż mechanizm przekładni śrubowej z schodkową osią
2. Zazębiające się powierzchnie zębów dwóch kół są w kontakcie liniowym, a ich nośność jest znacznie wyższa niż w przypadku mechanizmu przekładni zębatej walcowej naprzemiennie
3. Napęd ślimakowy jest odpowiednikiem napędu śrubowego, który jest napędem wielozębnym, dzięki czemu napęd jest stabilny, a hałas jest niewielki.
4. Samoblokujący.Gdy kąt wyprzedzenia ślimaka jest mniejszy niż równoważny kąt tarcia między zazębionymi zębami koła zębatego, mechanizm ma właściwości samoblokujące i może osiągnąć samohamowanie wsteczne, to znaczy tylko ślimak może napędzać ślimak, ale nie ślimak .Podobnie jak samoblokujący mechanizm ślimakowy stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.
5. Wydajność transmisji jest niska, a zużycie poważne.Gdy przekładnia ślimakowa zazębia się i napędza, względny poślizg między zazębionymi zębami koła zębatego
Prędkość dynamiczna jest duża, więc straty tarcia są duże, a wydajność niska.Z drugiej strony względna prędkość poślizgu powoduje poważne zużycie i wytwarzanie ciepła na powierzchni zęba.W celu odprowadzenia ciepła i zmniejszenia zużycia często stosuje się droższe materiały o dobrych właściwościach przeciwciernych i przeciwzużyciowych oraz dobre urządzenia smarujące, co powoduje wysoki koszt.
6. Siła osiowa robaka jest duża
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Zastosowania obejmują trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, koparki do opon, koparki i podnośniki samochodowe.
