Szczegóły Produktu:
|
| Model: | SE9 | Moment trzymania: | 30800 Nm |
|---|---|---|---|
| Moment przechylania: | 45000 Nm | Wyjściowy moment obrotowy: | 4400 Nm |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Statyczne obciążenie osiowe: | 340 kN |
| Statyczne obciążenie radykalne: | 130 kN | Napięcie silnika: | 24V,12V,220V,380V |
| Podkreślić: | Skoncentrowany napęd łożyska obrotowego Heliostat,napęd łożyska obrotowego Malowanie IP66,skoncentrowany napęd obrotowy ślimaka Heliostatu |
||

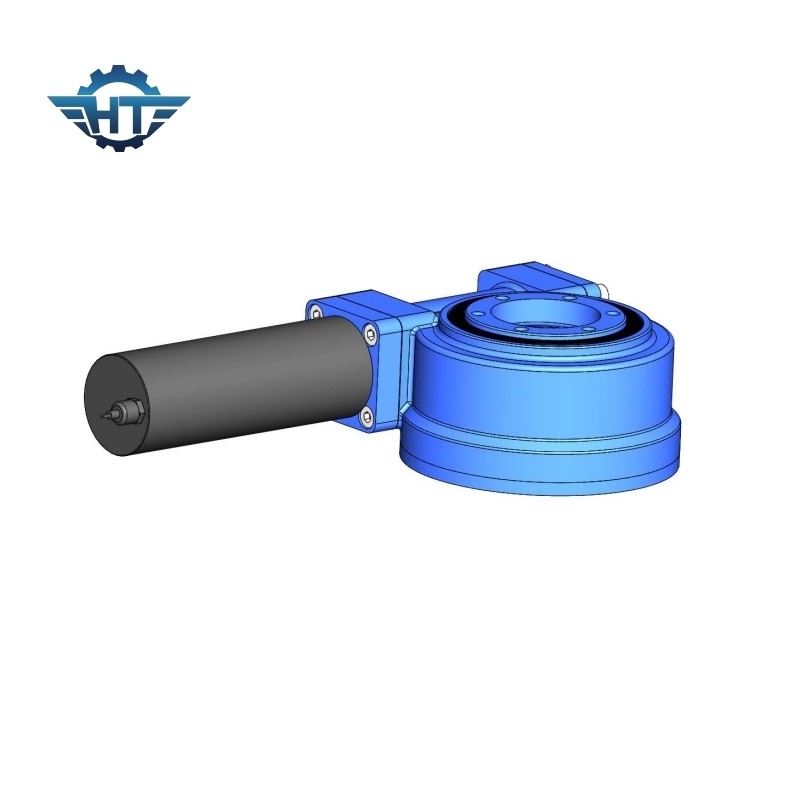

Śledzenie łożyska napędu Sun Slew z malowaniem IP66 dla skoncentrowanego heliostatu
Napęd obrotnicy z podwójną kopertą
Obwodowy napęd obrotowy to tradycyjna i dojrzała technologia, ale napęd obrotowy jest stosunkowo nowy jako zintegrowana konstrukcja.Poprawa stopnia integracji nie tylko niesie ze sobą wiele korzyści w zastosowaniu, ale także stwarza dużą wygodę w produkcji i użytkowaniu.Poprawa precyzji i trwałości tej konstrukcji oraz dalsze poszerzanie zakresu jej zastosowań są ważnymi zadaniami dla projektowania, produkcji i użytkowników, aby stale badać ulepszenia i rozwój w praktyce.
Specyfikacje i modele pary napędów obrotowych są różne, na przykład SE/ZE/VE//ZSVE/ZSDE itp. 1”, 3”, 5”, 7”, 9”, 12”, 14”, 17” , 21”, 25” i inne specyfikacje. „SE” na etykiecie modelu oznacza: angielski skrót od Slewing and Enclose Q370571775.
Ponieważ element rdzenia przyjmuje łożysko obrotowe, może jednocześnie przenosić siłę osiową, siłę promieniową i moment przechylający.Para napędów obrotowych jest łatwa w instalacji, łatwa w utrzymaniu i w większym stopniu oszczędza przestrzeń montażową.Ten produkt może być szeroko stosowany w maszynach budowlanych i nowych polach energetycznych, takich jak ciężkie ciężarówki z platformą, dźwigi kontenerowe, dźwigi samochodowe, pojazdy lotnicze, systemy generatorów energii słonecznej do patroli słonecznych itp.
Napędy obrotowe można zasadniczo podzielić na napędy obrotowe z pojedynczym ślimakiem i napędy z podwójnym ślimakiem.
Parametry wydajności modelu SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Obszary zastosowania napędów obrotowych
Przekładnia ślimakowa i mechanizm ślimakowy są często używane w sytuacjach, w których dwa wały są przesunięte naprzemiennie, przełożenie jest duże, moc przekładni nie jest duża lub praca przerywana.
Napęd obrotowy można zastosować do głównego silnika, który wykonuje ruch obrotowy, takiego jak obrotnica dźwigu, maszyny obrotowe i inne maszyny wykonujące pracę okrężną.Po wprowadzeniu produktu do produkcji może on znaleźć szerokie zastosowanie w maszynach budowlanych reprezentowanych przez pojazdy latające i żurawie samochodowe, a także w obszarze nowej energii reprezentowanej przez energetykę słoneczną fotowoltaikę i energetykę wiatrową jak inne dziedziny automatyki, produkcji obrabiarek, komunikacji lotniczej itp. Można powiedzieć, że Potencjał rynkowy tego produktu jest ogromny.
Lista zastosowań pary napędów obrotowych: napęd obrotu dwuślimakowego do maszyn budowlanych, napęd obrotu dźwigu samochodowego, napęd pojazdu ciężarowego o dużej ładowności, napęd obrotu maszyny lotniczej, napęd obrotu wagonu kolejowego, napęd obrotu odsysania ścieków ciężarówka, napęd obrotowy pazura obrotowego, napęd obrotowy pojazdu kontrolnego mostu, napęd obrotowy podnośnika belki China Railway, napęd obrotowy odchylania energii wiatru, napęd obrotowy słoneczny.
