Szczegóły Produktu:
|
| Model: | VE9 | Samoblokujący: | TAk |
|---|---|---|---|
| Certyfikat: | ISO9001, CE | Gwarancja: | 5~10 lat |
| Materiał: | 50Mn, 42CrMo | Aplikacja: | przemysłowy |
| TEST: | Słony spray | Precyzja: | ≤0,1 |
| Podkreślić: | solar tracker drive,solar slew drive |
||

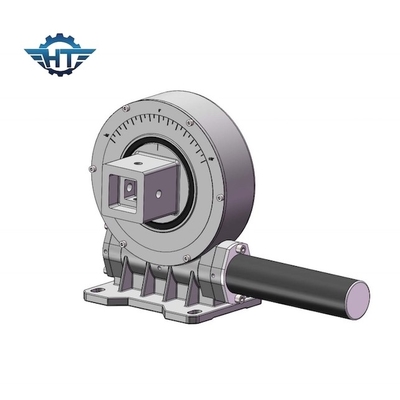

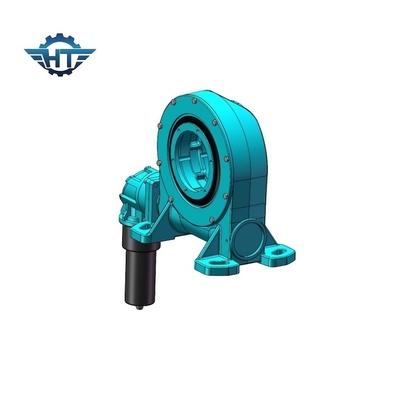

Solarny pionowy mały napęd obrotowy do poziomego jednoosiowego systemu śledzenia słonecznego
Opis małego napędu obrotowego
Elektrownie słoneczne wymagają solidnych układów napędowych o wysokiej dokładności, sprawności i praktycznie bezobsługowej długotrwałej pracy, wykazujących wysoki stopień niezawodności.Tylko komponenty zaprojektowane specjalnie do użytku na zewnątrz mogą spełnić wymagania.Napędy obrotowe z przekładnią ślimakową idealnie nadają się do regulacji azymutu trackera, ponieważ mogą być używane do praktycznie bezluzowych przełożeń i bardzo powolnych ruchów.Dzięki ukierunkowanemu doborowi określonych materiałów, uzyskuje się i wdraża wymagane parametry, takie jak doskonałe zużycie, wysoka wytrzymałość zmęczeniowa i długotrwała ochrona przed korozją.
Sterownik śledzenia słonecznego obejmuje: poziomy napęd obrotowy dla ukośnego systemu śledzenia pojedynczej osi i płaski, jednoosiowy, ukośny system śledzenia pojedynczej osi, poziome napędy obrotu są najbardziej efektywnymi rozwiązaniami śledzenia słońca.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
Od materiału do gotowego produktu, nasze napędy ślimakowe są projektowane, testowane i gwarantowane pod kątem dokładności śledzenia wydajności zgodnie ze specjalnymi wymaganiami klientów.
Napęd obrotowy może realizować nieograniczony obrót obwodowy i redukcję prędkości oraz może wytrzymać większą siłę osiową, siłę promieniową i siłę przewracającą.Cechuje go wysoka dokładność, zwarta konstrukcja i duża nośność.
