Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | 17 cali |
|---|---|---|---|
| Przełożenie: | 102:1 | Znamionowy wyjściowy moment obrotowy: | 9400 Nm |
| Moment przechylania: | 135600 Nm | Moment trzymania: | 65040 Nm |
| Pakiet transportowy: | drewniane skrzynki | Wniosek: | Lokalizatory słoneczne |
| Podkreślić: | Jednoosiowy napęd obrotowy SE17,napęd solarny 9400 Nm,pierścień obrotowy napędu ślimakowego 9400 Nm |
||

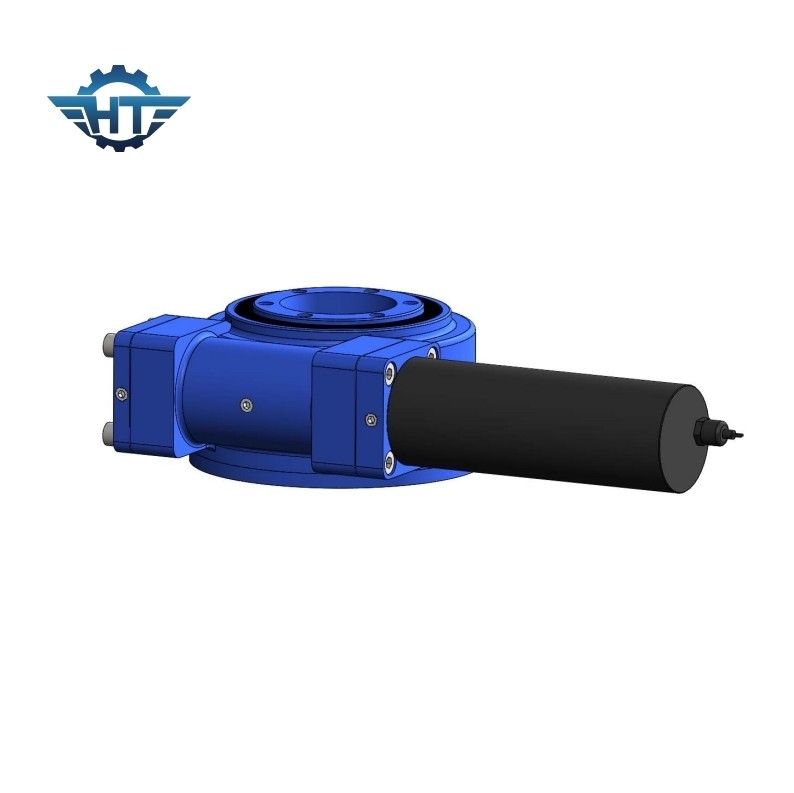

Przekładnia ślimakowa kopertująca SE17 z zamkniętą obudową IP66 do trackerów słonecznych
Jednoosiowy napęd obrotuOpis
Napęd łożyska z pierścieniem obrotu SE może przenosić siłę osiową.Został zaprojektowany w zwartej konstrukcji dla maszyn budowlanych, maszyn portowych, platform powietrznych, wojskowych itp. Jest również szeroko stosowany w systemie śledzenia słońca do produkcji wydajnego systemu wytwarzania energii słonecznej, takiego jak jednoosiowy system śledzenia słońca i dwuosiowy system śledzenia słońca .
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Parametr napędu zabicia SE17
| Nazwa produktu | SE17 Napęd zabił |
| Wyjściowy moment obrotowy | 9400 Nm |
| Moment obrotowy przechylania | 135600 Nm |
| Moment trzymania | 65040 Nm |
| Statyczna ocena osiowa | 980 kN |
| Statyczna ocena promieniowa | 390 kN |
| Dynamiczna ocena osiowa | 490 kN |
| Dynamiczna ocena promieniowa | 245 kN |
| Alternatywy silnikowe | Silnik prądu przemiennego 380 V/220 V, silnik prądu stałego |
| Styl produktów | podwójna oś;Pojedyncza oś;CPV/HCPV;Danie słoneczne;Paraboliczny;Wieża słoneczna |
| Funkcja aplikacji | System śledzenia słonecznego, maszyny przemysłowe |
Aplikacje
Płaskie śledzenie pojedynczej osi
Wśród metod śledzenia najczęściej stosowaną metodą jest płaskie śledzenie jednoosiowe.Jest podzielony na śledzenie osi północ-południe i śledzenie osi wschód-zachód.Śledzenie osi wschód-zachód nie ma oczywistych zalet w porównaniu z instalacją o stałym nachyleniu, a efekt śledzenia osi północ-południe jest lepszy niż śledzenia osi wschód-zachód..Płaskie śledzenie jednoosiowe jest szczególnie odpowiednie dla obszarów o niskich szerokościach geograficznych
