Szczegóły Produktu:
|
| Przełożenie: | 102:1 | Normalny moment wyjściowy: | 9400 Nm |
|---|---|---|---|
| Miejsce pochodzenia: | Changzhou, Chiny | Moment trzymania: | 65040 Nm |
| Moment przechylania: | 135600 Nm | Samoblokujący: | TAk |
| Stosowanie: | System energii słonecznej | Funkcja: | Niski dźwięk |
| Podkreślić: | 14-calowy jednoosiowy napęd obrotowy,napęd obrotowy do przekładni Solar Tracker SE14,SE14 Slew Drive |
||

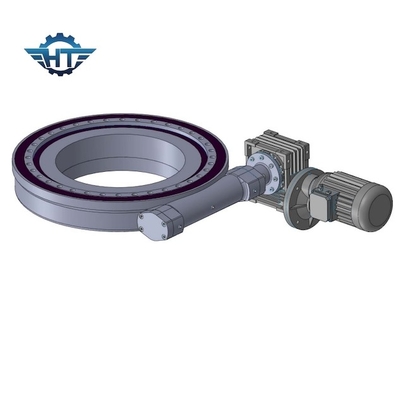

14-calowy elektryczny reduktor biegów o wysokim momencie obrotowym IP66 do systemu zasilania energią słoneczną
Opis elektrycznego reduktora biegów obrotnicy
Śledzenie napędu obrotowego napędu elektrycznego: System napędu elektrycznego przekształca energię elektryczną w ruch obrotowy w silniku prądu przemiennego, szczotkowym silniku prądu stałego lub bezszczotkowym silniku prądu stałego.Silnik jest redukowany za pomocą skrzyni biegów, aby osiągnąć wysoki moment obrotowy.Ostatni stopień skrzyni biegów przekazuje ruch liniowy lub obrotowy, aby popchnąć oś obrotu trackera.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Silniki prądu stałego z napędem obrotowym
1. Zastosuj podwójną konstrukcję nośną dla wału wyjściowego, aby znacznie zwiększyć maksymalny moment obrotowy skrzyni biegów.
2. Koło słoneczne i koło planetarne są połączone wielowypustem, co zwiększa maksymalny moment obrotowy skrzyni biegów i wydłuża żywotność.
3. Używamy przekładni śrubowej na etapie wejściowym, dzięki czemu hałas jest niski i płynnie działa z dużą prędkością.Wewnętrzny pierścień zębaty jest oddzielony, dzięki czemu możemy uzyskać większe przełożenie, a konstrukcja jest elastyczna.Przekładnia i silnik są mocowane szwem za pomocą śruby osiowej, co zwiększa precyzję dopasowania i zmniejsza hałas.
4. Używamy uchwytu wałka do ciasta wewnątrz koła planetarnego. Zamiast szlifowania ślizgowego używamy szlifowania wałka, dzięki czemu żywotność skrzyni biegów jest znacznie dłuższa.
5. Podwójna konstrukcja nośna;Szlifowanie wewnętrzne w otworze wewnętrznym przekładni planetarnych, dzięki czemu okrągłość otworu wewnętrznego jest mniejsza niż 0,003 mm; bieganie przez toczenie zamiast przesuwania;Precyzyjne skrobanie powierzchni przekładni HRC60; Zastosowanie wszystkich tych technologii zapewnia super cichą i stabilną pracę oraz długą żywotność ponad 10000 godzin.
Aplikacje
Jednoosiowy system śledzenia: Solarny system wytwarzania energii fotowoltaicznej wykorzystujący obrotowe urządzenie napędowe charakteryzuje się niskimi kosztami, stabilną wydajnością, rozsądną strukturą, dokładnym śledzeniem i łatwym w użyciu.Nie ma potrzeby obliczania danych o położeniu słońca w różnych miejscach i nie jest ograniczony warunkami geograficznymi i zewnętrznymi, dzięki czemu system jest skierowany w stronę słońca i dokładnie śledzi słońce w dowolnym miejscu i czasie.Może być stosowany normalnie w zakresie temperatur od -20°C do 120°C.Dokładność śledzenia może osiągnąć 0,1°.Zmaksymalizuj dokładność śledzenia słońca i zmaksymalizuj wykorzystanie energii słonecznej.
