Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy SE1 | Wniosek: | Lokalizatory słoneczne |
|---|---|---|---|
| Funkcja ochrony: | Zamknięty IP66 | Miejsce pochodzenia: | Changzhou, Chiny |
| Materiał: | 42CrMo lub 50Mn | Gwarancja: | 5~10 lat |
| Otwory montażowe: | 6xM6 | Waga: | 6 kg |
| Podkreślić: | 12VDC Worm Slew Drive,SE1 Slew Drive Motor,SE1 Solar Slew Drive |
||

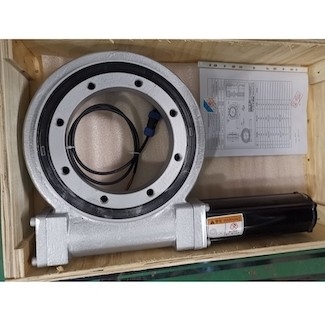

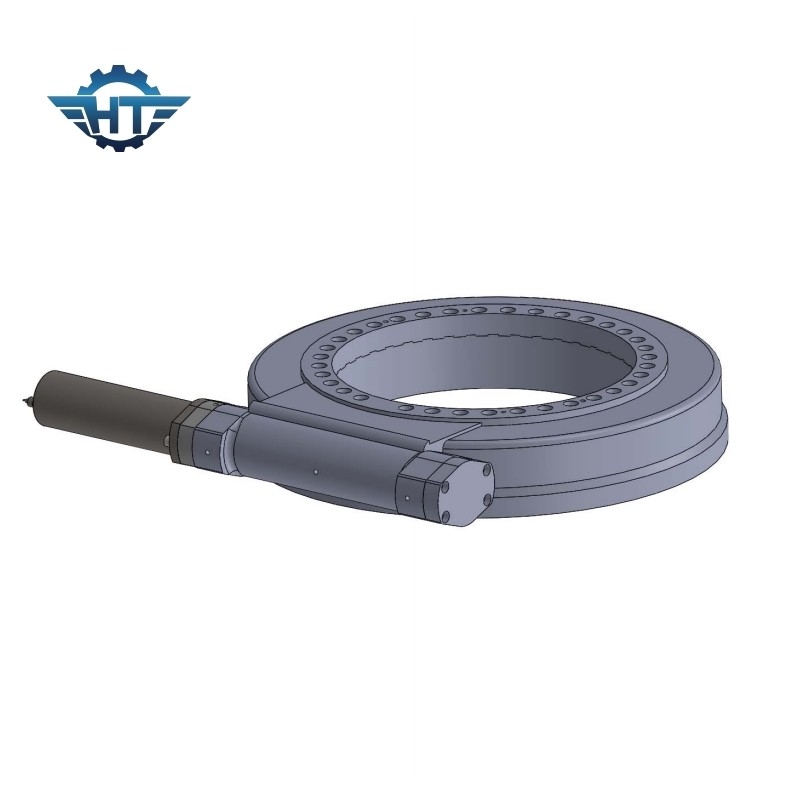

SE1 IP66 Zamknięty napęd pierścieniowy 12VDC do pojedynczego systemu śledzenia
Opis napędu z zamkniętym pierścieniem obrotowym
Technologia ślimaka klepsydrowatego zapewnia lepszy kontakt zębów, wyższy moment obrotowy zapewnia ekonomiczne i kompaktowe rozwiązanie o niskich kosztach utrzymania;mechanizm obrotowy i technologia obróbki utwardzania bieżni zwiększają żywotność napędu obrotu;wszystkie elementy mechanizmu obrotu są rygorystycznie testowane i mają dobrą jakość;dostępny jest niestandardowy projekt.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Silnik z przekładnią obrotową
Co to jest motoreduktor prądu stałego?
Silnik z przekładnią prądu stałego jest również nazywany motoreduktorem prądu stałego, motoreduktorem prądu stałego i silnikiem przekładni lub silnikiem przekładni.Składa się z silnika elektrycznego prądu stałego i skrzyni biegów;te skrzynie biegów służą do zmniejszania prędkości silnika prądu stałego, jednocześnie zwiększając moment obrotowy silnika prądu stałego.Dzięki temu może być stosowany w aplikacjach, które wymagają mniejszej prędkości i wyższego momentu obrotowego od motoreduktora.
Do czego mógł służyć ten motoreduktor?
Odgrywają ważną rolę jako kierowca w następujących zastosowaniach:
1. Energia słoneczna
2. Sprzęt AGD
3. Robotyka
4. Motoryzacja
5. Przenoszenie momentu obrotowego
| Opcjonalny | 60mm, 80mm, 90mm, 120mm, 160mm |
| Znamionowy wyjściowy moment obrotowy | 8,5nm-680nm |
| Przełożenie jednostopniowe | 3, 4, 5, 7, 10 |
| Przełożenie dwustopniowe | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| Przełożenie trójstopniowe | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| Luka zwrotna | 12 łuków-min~ 18 łuków-min |
Aplikacje
Napędzany hydraulicznie fotowoltaiczny system śledzenia za pomocą napędu obrotowego
Hydrauliczne układy napędowe wykorzystują pompy hydrauliczne do generowania ciśnienia hydraulicznego.Ciśnienie hydrauliczne przechodzi przez zawory, różne rury do silników hydraulicznych i cylindrów hydraulicznych.Silnik hydrauliczny i cylinder hydrauliczny przekazują ruch mechaniczny dostosowany zgodnie z wymaganiami do ruchu liniowego lub obrotowego wymaganego przez tracker.
