Szczegóły Produktu:
|
| Miejsce pochodzenia: | Changzhou, Chiny | Certyfikaty: | ISO, CE |
|---|---|---|---|
| Klasa IP: | Zamknięty IP66 | Samoblokujący: | TAk |
| Rodzaj: | 1-calowy napęd obrotowy | Materiał: | 42CrMo lub 50Mn |
| Opcjonalne rozmiary: | 3 cale ~ 25 cali | Wniosek: | Słońce Solar Tracker |
| Podkreślić: | 3-calowy poziomy pierścień obrotu ślimaka,pierścień obrotu ślimaka 50Mn,napęd ślimaka ISO9001 |
||

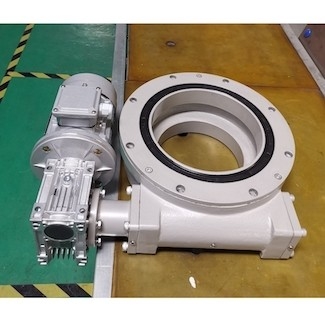

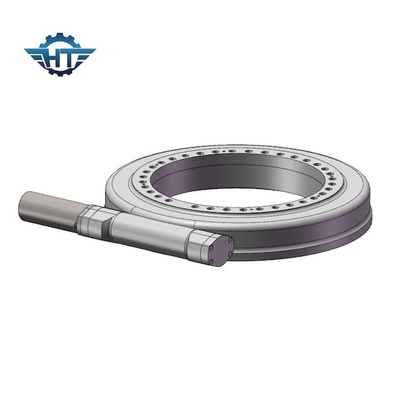

3-calowy poziomy napęd obrotu z hartowanym narzędziem do śledzenia słońca słonecznego
Opis napędu obrotu poziomego
Napędy obrotowe są idealne do zastosowań wymagających zarówno utrzymania obciążenia, jak i momentu obrotowego z tej samej skrzyni biegów.Napędy są wyposażone w technologię ślimaka klepsydrowego, która zwiększa wydajność napędów.Różnica między technologią normalną a klepsydrową polega na tym, że w konwencjonalnym systemie przekładni ślimakowej tylko jeden ząb przekładni styka się z wałkiem ślimaka, podczas gdy w klepsydrze ma on kontakt wielozębny.
Zalety
Konstrukcja jest zwarta, luz powrotny mały, precyzja wysoka, żywotność bardzo długa, a znamionowy wyjściowy moment obrotowy może być bardzo duży.Ale cena jest nieco droższa.Reduktory planetarne są powszechnie stosowane, gdy wymagany jest wysoki moment obrotowy w ograniczonej przestrzeni, tj. mała objętość i duży moment obrotowy, a ich niezawodność i żywotność są lepsze niż reduktorów walcowych.Reduktory zębate walcowe są używane do mniejszego zużycia prądu, niskiego poziomu hałasu i wysokiej wydajności, przy niskich kosztach zastosowań.Reduktory planetarne charakteryzują się małymi rozmiarami, wysokim wyjściowym momentem obrotowym i wysoką sprawnością przekładni, o ile spełniają te wymagania.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Zastosowanie fotowoltaicznego systemu śledzenia napędu obrotowego można podzielić na dwa typy w zależności od metody sterowania
(1) Kontrola pasywna.Pasywne urządzenia śledzące promieniowanie słoneczne zazwyczaj polegają na siłach otoczenia w celu wywołania zmiany gęstości płynu.Ta zmiana zapewnia wewnętrzną siłę, która jest używana do tego, aby komponenty podążały za słońcem.
(2) Aktywna kontrola.Aktywne urządzenia śledzące nasłonecznienie wykorzystują dostarczaną zewnętrznie energię do napędzania obwodów i elementów wykonawczych (silników, hydrauliki itp.), aby elementy śledziły słońce.Sterowanie w pętli otwartej to metoda śledzenia, która nie wykorzystuje czujnika, który bezpośrednio wykrywa położenie słońca.Wykorzystuje obliczenia matematyczne położenia słońca (w oparciu o porę dnia, datę, lokalizację itp.), aby określić, gdzie powinien być zorientowany tracker i odpowiednio sterować układem napędowym trackera.
