Szczegóły Produktu:
|
| Model: | 12 cali | Przełożenie: | 78:1 |
|---|---|---|---|
| Aplikacje: | Śledzenie energii słonecznej | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Silnik z przekładnią 24VDC | Certyfikaty: | ISO9001, CE |
| Funkcja: | Samoblokujący | Konserwacja: | Bezpłatny |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą | Reakcja: | 0,1 stopnia |
| Podkreślić: | SE12 Poziomy jednoosiowy napęd obrotowy,zamknięty napęd obrotowy IP66,zamknięta obudowa tracker słoneczny Napęd obrotowy |
||

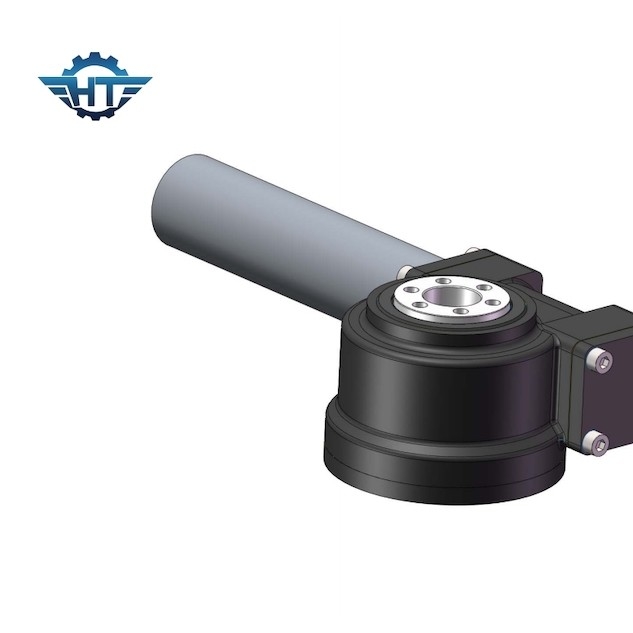

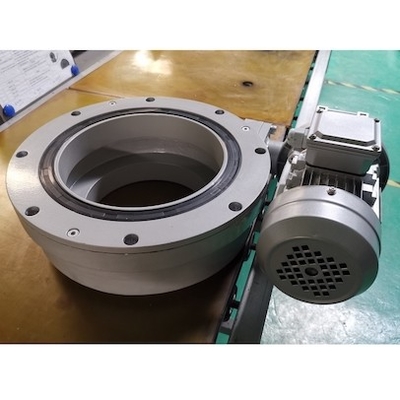

Napęd poziomy SE12 z obudową w obudowie IP66 do śledzenia energii słonecznej
Opis napędu obrotu poziomego
Napęd obrotowy jako przekładnia, ponieważ głównymi elementami ruchu są łożysko obrotowe i wał ślimakowy.Składa się również z elementów pomocniczych, takich jak uszczelki, obudowa i silnik.Jako źródło zasilania, silnik obrotnicy jest zwykle motoreduktorem planetarnym DC lub motoreduktorem AC.Silnik hydrauliczny prądu przemiennego jest stosowany głównie w maszynach budowlanych jako układ napędowy.Ponieważ głównym elementem jest napęd wieńca obrotowego, przekładnia obrotowa może z łatwością wytrzymać siły osiowe i promieniowe.Zasada działania napędu obrotu: ślimak jest napędzany przez silnik, który wprawia w ruch zewnętrzny pierścień pierścienia obrotowego;Pierścień zewnętrzny przekazuje moment obrotowy przez kołnierz, a pierścień wewnętrzny wieńca obrotowego jest zamocowany w obudowie.
Zalety napędu obrotowego
Napęd obrotu ma samohamowność wsteczną dzięki przekładni ślimakowej o charakterystyce samohamowania wstecznego.Ta funkcja znacznie poprawia stabilność działania hosta i współczynnik bezpieczeństwa.W porównaniu do tradycyjnych produktów obrotowych, przekładnia napędu obrotowego jest łatwa w instalacji, łatwa w utrzymaniu i oszczędza znaczną przestrzeń montażową.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Napęd obrotowy to doskonały produkt do sterowania ruchem do zastosowań wymagających siły momentu obrotowego.
Slew Drive For Solar: jest przeznaczony do obracania paneli fotowoltaicznych i poprawia wydajność wytwarzania energii.Dostępne są jednoosiowe i dwuosiowe rozwiązania do śledzenia słońca.Napęd obrotowy Power Jack Motion do zastosowania w systemie śledzenia energii słonecznej, w tym koncentrator słoneczny Solar Dish, CPV (skoncentrowana fotowoltaika), CSP (skoncentrowana energia słoneczna), solarne koryto paraboliczne, śledzenie PV
Dla generatorów wiatrowych: Napędy obrotowe służą do obracania podstawy w turbinach wiatrowych
Napęd obrotowy do maszyn budowlanych Zastosowanie: szeroko stosowany na zamontowanym dźwigu samochodowym, podnośniku koszowym, żurawiu dokującym, chwytaku do drewna
Dla rynku przemysłowego: linia automatyzacji/montażu, ramię robota
W przypadku satelity: napęd obrotu może być używany do komunikacji kosmicznej i globalnych systemów pozycjonowania w antenie satelitarnej
