Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | 3 cale |
|---|---|---|---|
| Przełożenie: | 31:1 | Znamionowy wyjściowy moment obrotowy: | 600 Nm |
| Moment trzymania: | 1500 Nm | Moment przechylania: | 3000 Nm |
| Otwory montażowe: | 6*M6 | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Jednoosiowy napęd obrotowy SE3,jednoosiowy napęd obrotowy z wieloma zębami,napęd pierścienia obrotowego SE3 |
||

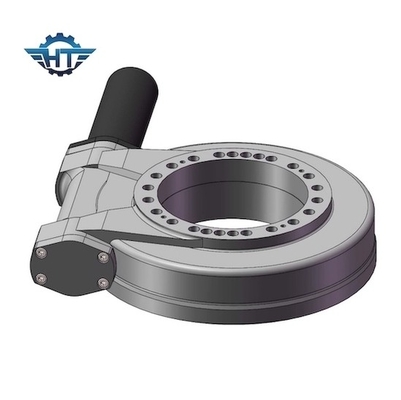

SE3 Mały napęd ślimakowy z przekładnią ślimakową do wbudowanych systemów śledzenia słonecznego
Opis małego napędu z pierścieniem obrotowym
Nasz napęd obrotowy składa się z obudowy, łożyska obrotowego, uszczelnienia, ślimaka osłaniającego i innych standardowych akcesoriów sprzętowych.Możemy również dopasować różne rodzaje silników, takie jak elektroniczne motoreduktory planetarne 12VDC lub 24VDC, silniki hydrauliczne, które mogą poruszać się w kierunku zgodnym z ruchem wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara ze stabilną wydajnością i wysoką wydajnością.
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
5. Funkcja samoblokowania
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Uwaga: Aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami handlowymi.
Dostosowane usługi
1. Specjalny projekt oparty na różnych aplikacjach i projektach
2. Można dopasować różne typy silników, takie jak silniki hydrauliczne, silniki krokowe, silniki elektryczne itp.
3. Dostępne są różne kolory na podstawie kodu RAL;nasz standardowy kolor to RAL 9006.
Aplikacje
Napęd pasywny System śledzenia napędu obrotowego System pasywny
Hydrauliczna różnica ciśnień jest używana do napędzania wału gąsienicy.Różnica ciśnień jest uzyskiwana dzięki różnym gradientom termicznym tworzonym przez różne odcienie.Tracker porusza się, aby wyrównać tę różnicę ciśnień.
