Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy VE5 | Materiał: | 42CRMN lub 50Mn |
|---|---|---|---|
| Aplikacja: | Skoncentrowane urządzenia śledzące energię słoneczną | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Rozmiar: | 3 cale - 25 cali |
| Silnik: | 24VDC | Funkcja: | Długie życie |
| Podkreślić: | solar slew drive,slewing drive for solar tracking system |
||

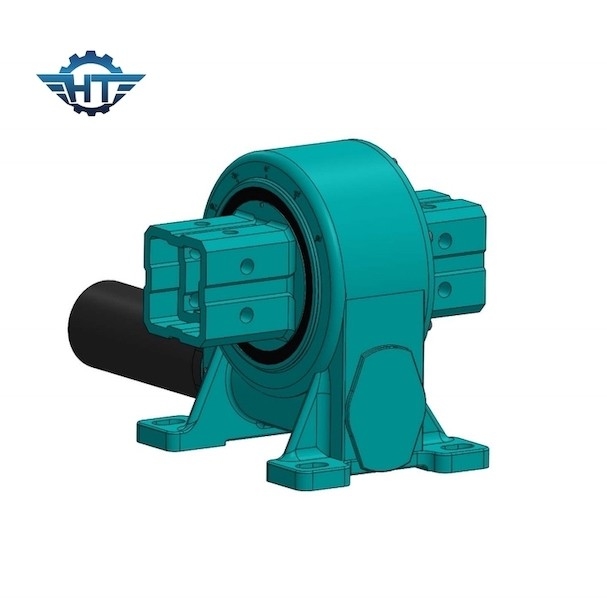

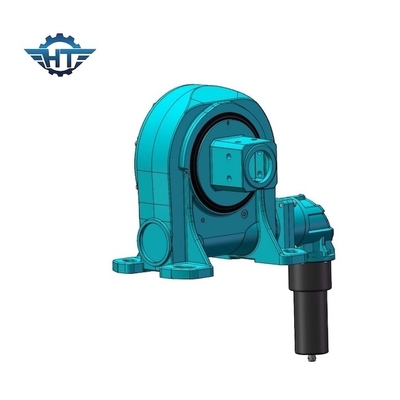

Single Axis Solar Tracker Mały napęd Slew dla skoncentrowanych trackerów słonecznych
Opis małego napędu Slew
Napęd obrotu, powszechnie nazywany napędem ślimakowym lub łożyskami obrotowymi, jest kompletnym, gotowym do zainstalowania systemem, który składa się z koła zębatego lub łożyska obrotowego, ślimaka, podstawy i całkowicie zamkniętej obudowy.Można go dostosować za pomocą silników hydraulicznych lub elektrycznych, przekładni planetarnych.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
1. Obróć od 0 ~ 180 °
2. Podłącz silnik napędowy po lewej lub prawej stronie
3. Smar został napełniony przed fabryką
4. Prosta instalacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
8. Wysoki moment podtrzymania, odpowiedni do montażu pionowego
9. Niskie koszty utrzymania
Aplikacje
Śledzenie elektrowni fotowoltaicznych obejmuje płaskie połączenie jednoosiowe, ukośne połączenie jednoosiowe, ukośne połączenie jednoosiowe i dwuosiowy system śledzenia.
1. Płaskie połączenie jednoosiowe
Nadaje się do szerokości geograficznych poniżej 30 stopni i nachyleń gruntu poniżej 12 stopni.
2. Ukośne połączenie jednoosiowe
Odpowiednie dla średnich i dużych szerokości geograficznych, grunt musi być w przybliżeniu płaski.
3. Ukośna jednostka jednoosiowa
Nadaje się do średnich i wysokich szerokości geograficznych.
4. Podwójna oś
Nadaje się do wszystkich szerokości geograficznych.
