Szczegóły Produktu:
|
| Model: | SE17 | Certyfikaty: | ISO, CE |
|---|---|---|---|
| Mieszkania: | W załączeniu | Materiał: | Utwardź stal |
| Moment przechylania: | 135600 Nm | Gwarancja: | 5~10 lat |
| Precyzja: | 0,1 stopnia | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Klient wymagany |
| Podkreślić: | 17" poziomy elektryczny napęd obrotu,skrzynia biegów z napędem obrotu IP66 ze stali utwardzanej,17" silnik z poziomym napędem obrotu |
||

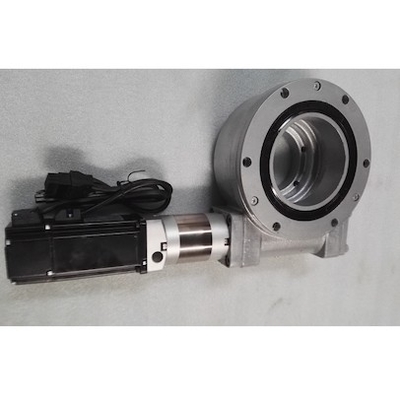

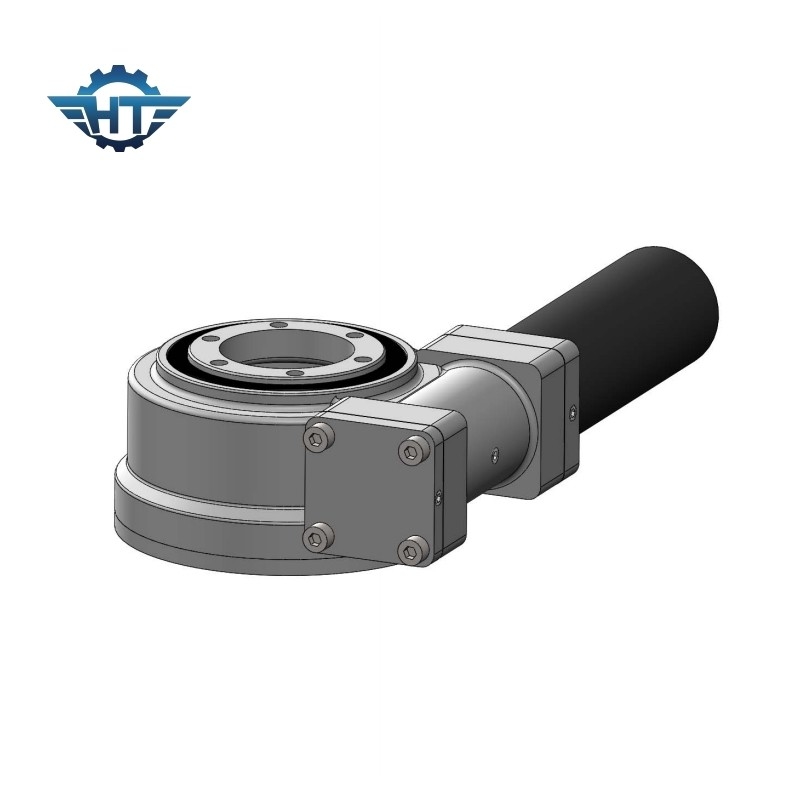

Przekładnia ślimakowa pozioma SE17 z pojedynczą osią, klasa IP66 do śledzenia PV w otwartym polu
Przekładnia ślimakowa jednoosiowa
Lokalizatory słoneczne maksymalizują produkcję energii elektrycznej w systemie słonecznym, przesuwając panele tak, aby podążały za słońcem przez cały dzień, co optymalizuje kąt, pod jakim panele otrzymują promieniowanie słoneczne.Lokalizatory słoneczne są zwykle używane w dużych elektrowniach słonecznych montowanych na ziemi.
Istnieją różne typy jednoosiowych kolektorów słonecznych, takie jak pionowy jednoosiowy tracker słoneczny, tracker poziomy, utytułowane trackery słoneczne itp. Napędy obrotowe SE są szeroko stosowane w jednoosiowych systemach śledzenia słonecznego ze względu na ich wysoką wydajność i łatwą instalację.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Płaski, ukośny jednoosiowy system śledzenia słońca
„Płaski ukośny pojedynczy” lub „płaski jednoosiowy z nachyleniem” jest iloczynem kombinacji powyższych dwóch modów.W rzeczywistości, płaski nachylony pojedynczy powinien należeć do kategorii płaskiej pojedynczej osi, jego oś obrotu jest pozioma, a jego cały układ śledzenia może podążać za płaskim pojedynczym układem osi.Różnica polega na tym, że każdy element na swojej osi obrotu ma pewne nachylenie w kierunku południowym.
Chociaż jednoosiowy płaski skośny łączy niektóre zalety płaskiego jednoosiowego i skośnego jednoosiowego, w praktycznych zastosowaniach, ze względu na swoje właściwości, są również punkty, na które należy zwrócić uwagę:
1. Ponieważ wady płaskiej jednoosiowej niskiej wydajności odbioru promieniowania dla niskich kątów wysokości słonecznej są bardziej oczywiste na średnich i wysokich szerokościach geograficznych, płaski ukośny jednoosiowy jest również bardziej odpowiedni dla średnich i wysokich szerokości geograficznych;
2. W przeciwieństwie do poziomego układu jednoosiowego, w którym elementy są rozmieszczone w sposób ciągły w kierunku północ-południe, w układzie jednoosiowym z nachyleniem poziomym, ponieważ elementy są nachylone w kierunku południowym, konieczna jest symulacja i wyznaczenie północy - odstępy południowe między komponentami;
3. Ponieważ moduł jest ułożony kafelkowo pod optymalnym kątem nachylenia, tempo wzrostu odbioru promieniowania jest stopniowo zmniejszane.Jednocześnie, ze względu na zbyt duży kąt nachylenia, odległość między północą a południem modułu jest zbyt duża, co zwiększa zajęcie terenu i koszt wspornika.Dlatego w układzie jednoskośnym płasko wystarczy podnieść kąt nachylenia elementów o odpowiednią wartość, a kąt nachylenia nie powinien być zbyt duży.
