| Brand Name: | HT |
| Model Number: | VE5" |
| MOQ: | 1 szt. |
| Cena £: | 145~226 USD/PC |
| Delivery Time: | 15~30 dni |

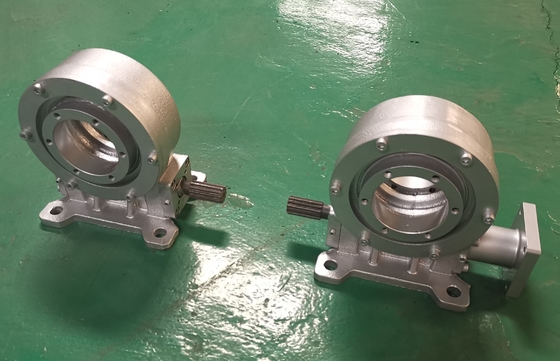

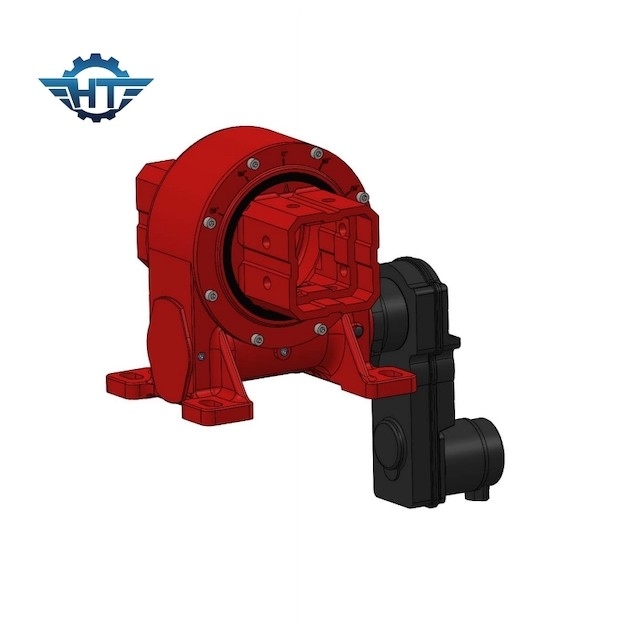

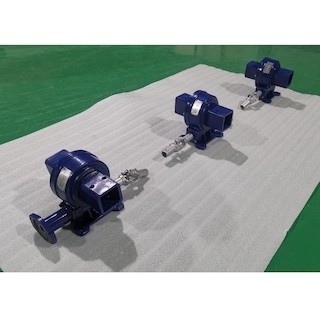

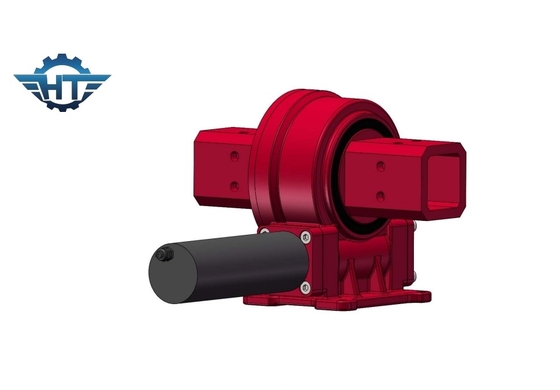

5-calowe elektryczne napędy obrotowe do fotowoltaicznego systemu śledzenia domu
Opis elektrycznych napędów obrotowych słonecznych
Dzięki zastosowaniu łożyska obrotowego i pierścieniowej konstrukcji ślimakowej reduktor obrotowy może osiągnąć kontakt wielozębny i ma cechy dużego momentu obrotowego przekładni i stabilnej pracy;może wytrzymać duże obciążenia promieniowe i osiowe oraz silne momenty wywracające.Odporność na wiatr jest szeroko stosowana w systemach śledzenia wytwarzania energii słonecznej fotowoltaicznej i innych nowych gałęziach przemysłu przez klientów krajowych i zagranicznych.Produkty mają obecnie 10 modeli o średnicy od 3 cali do 25 cali i ponad 60 odmian, które mogą zaspokoić potrzeby różnych form śledzenia fotowoltaicznego, fotoelektrycznego, fototermicznego ogólnego i precyzyjnego.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
System śledzenia elektrowni fotowoltaicznych z panelami słonecznymi obejmuje płaskie połączenie jednoosiowe, ukośne połączenie jednoosiowe, ukośne połączenie jednoosiowe i dwuosiowy system śledzenia.
1. Płaskie połączenie jednoosiowe
Nadaje się do szerokości geograficznych poniżej 30 stopni i nachyleń gruntu poniżej 12 stopni.
2. Ukośne połączenie jednoosiowe
Odpowiednie dla średnich i dużych szerokości geograficznych, grunt musi być w przybliżeniu płaski.
3. Ukośna jednostka jednoosiowa
Nadaje się do średnich i wysokich szerokości geograficznych.
4. Podwójna oś
