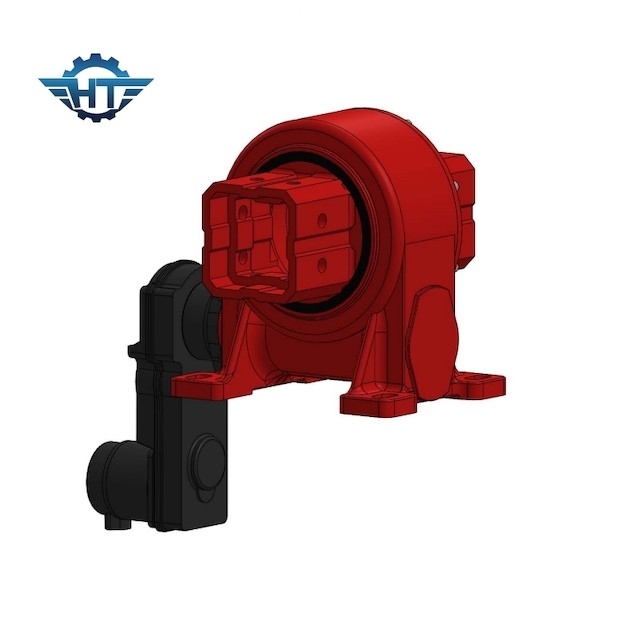

Zamknięty napęd solarny VE6 z silnikiem krokowym 24VDC do parabolicznej energii słonecznej
Opis elektrycznego napędu obrotu
Napędy obrotu o wysokiej dokładności z silnikami elektrycznymi 24/12V lub silnikami krokowymi są projektowane w stacjach skoncentrowanej energii słonecznej (CSP), takich jak stacje heliostatowe, paraboliczne, fresnela i skoncentrowane fotowoltaiczne (CPV).Pionowy napęd obrotu może obracać się w jednym kierunku i poprawiać wydajność wytwarzania energii.Mogą być również stosowane w jednoosiowych i dwuosiowych trackerach fotowoltaicznych itp.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Aplikacje
System rynnowy z napędem obrotowym
Trasa koryta należy do liniowego systemu ogniskowania.Paraboliczne lustro kondensacyjne rynny służy do skupiania światła słonecznego na linii ogniska, a kolektor rurowy jest zainstalowany na linii ogniska, aby pochłaniać skupioną energię promieniowania słonecznego.
Zaletą systemu rynnowego jest to, że technologia jest najbardziej dojrzała, a sam sprzęt w każdym łączu jest stosunkowo prosty, trudność masowej produkcji i instalacji nie jest trudna, a koszty utrzymania również niższe.Czyni to tę trasę techniczną typem stacji CSP o największej obecnie zainstalowanej mocy.Jednak ze względu na niską sprawność odbioru ciepła nie jest w stanie podgrzać nośnika ciepła do zbyt wysokiej temperatury i jest stopniowo zastępowany przez systemy wieżowe.
