Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy VE | Materiał: | 42CrMo lub 50Mn |
|---|---|---|---|
| Gwarancja: | 5~10 lat | Rozmiar: | 3 cale do 25 cali |
| Rodzaj zęba: | Ząb spiralny | Silnik: | AC lub DC lub Hydrauliczny |
| Kolor: | Klient wymagany | Aplikacja: | skoncentrowany system energii słonecznej |
| Podkreślić: | solar tracker drive,slewing drive for solar tracking system |
||

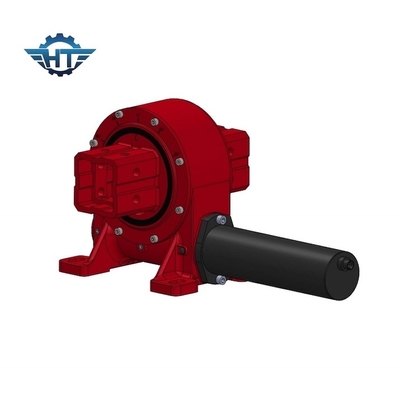

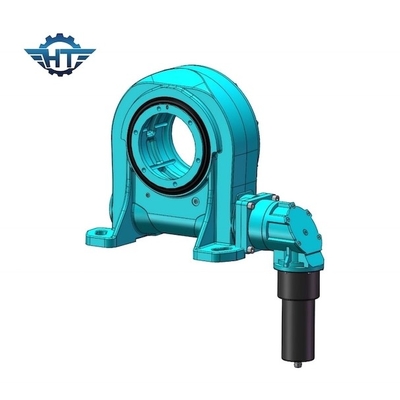

Przekładnia ślimakowa o dużej wytrzymałości IP66 Zamknięty napęd bezluzowy do skoncentrowanego systemu zasilania energią słoneczną
Opis przekładni ślimakowej
Napędy obrotu to kompleksowa jednostka składająca się z pierścienia obrotu, przekładni, obudowy i silnika (elektrycznego lub hydraulicznego) i jest przeznaczona do obciążeń osiowych, promieniowych i momentowych.Opracowaliśmy przekładnie ślimakowe o dużym luzie specjalnie do zastosowań, w których wymagana jest wysoka dokładność.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
1. Napędy Hangtuo slew są zasilane technologią ślimaka klepsydry (Double Enveloping), która zapewnia lepszą obsługę ładunków, wydajność i dokładność.
2. Produkuj różnorodne style napędów, rozmiary modeli, zakresy wydajności, opcje uszczelnień i właściwości montażowe.
3. Standardowe rozmiary modeli od 75mm do 800mm średnicy.
4. Luz, prawie zerowy luz
5. Samoblokujący
Wiele opcji
1. Przełożenie przekładni 31:1 do 150:1
2. Montaż poziomy, pionowy lub kombinacja montażu wieloosiowego
3. Pojedynczy robak lub podwójny robak
4. Opcja silnika elektrycznego lub hydraulicznego
5. Obudowa: otwarta lub zamknięta
6. Dostosowane konfiguracje wejściowe
7. Niestandardowe projekty według wymagań aplikacji
