Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE9" |
|---|---|---|---|
| Przełożenie: | 61:1 | Znamionowy wyjściowy moment obrotowy: | 4300 Nm |
| Moment trzymania: | 27200 Nm | Moment przechylania: | 16000 Nm |
| Efektywność: | 40% | Dokładny: | mniej niż 0,1 stopnia |
| Podkreślić: | Przekładnia z pionowym napędem obrotowym,pionowy napęd obrotowy IP66,pionowy układ śledzenia słonecznego |
||

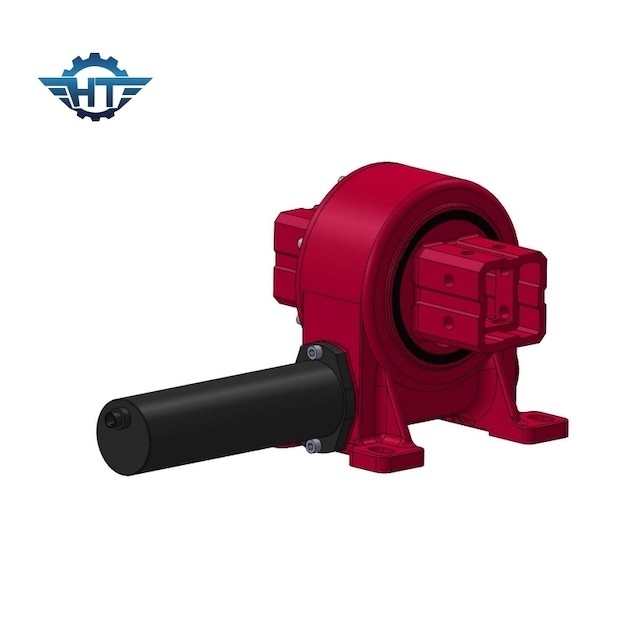

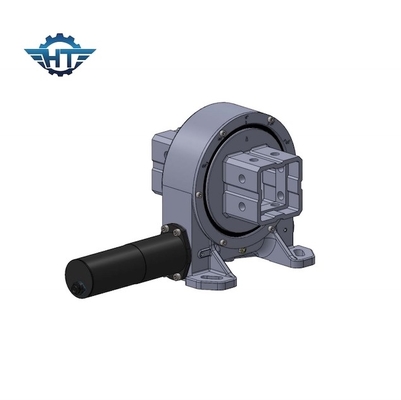

Przekładnia obrotowa z napędem pionowym IP66 do systemu śledzenia słonecznego o kwadratowym wyjściu
Opis skrzyni biegów z pionowym napędem obrotowym
Układ napędowy ślimaka obrotowego to kompaktowa jednostka, która składa się z wieńca obrotowego, płyty podstawy i ślimaka.Ta jednostka łączy w sobie zalety wieńca obrotowego i ślimaka.
Nadaje się do zastosowań wymagających powolnego obrotu z ruchem ciągłym lub cyklicznym, zdolnym do obsługi połączonych ładunków.Produkt ma standardowe wymiary do podłączenia silnika elektrycznego lub hydraulicznego, jak również do podłączenia całego systemu do sprzętu.
Ze względu na swoją kompaktowość, wysoką sztywność i inne wymienione zalety, ślimakowy system napędowy znajduje zastosowanie w różnych urządzeniach, takich jak mobilne platformy montażowe, system satelitarny, hydrauliczne żurawie załadowcze na pojazdach transportowych, małe żurawie morskie, wysuwane drabiny obrotowe, w dużych zespołach kołowych morskie transportery portalowe.
Dane techniczne
| Model: | VE9 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 4300 Nm |
| Moment obrotowy przechylania | 16 tys. Nm | Moment trzymania | 27 tys. Nm |
| Statyczna ocena osiowa | 60 zł | Statyczna ocena promieniowa | 130 zł |
| Dynamiczna ocena osiowa | 30 zł | Dynamiczna ocena promieniowa | 65 zł |
| Przełożenie | 37:1 | Efektywność | 40% |
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Zalety
1. Obrót ± 60 °, twardy stop/twardy limit wewnątrz napędu w przypadku awarii oprogramowania sterującego;
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
