Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | I Cale |
|---|---|---|---|
| Przełożenie: | 32:1 | Znamionowy wyjściowy moment obrotowy: | 400 Nm |
| Moment trzymania: | 1800 Nm | Moment przechylania: | 1000Nm |
| Efektywność: | 40% | Ochrona przed korozją: | C4,C5 |
| Podkreślić: | Hydrauliczny elektryczny napęd obrotu SE1,elektryczny napęd obrotu IP66,hydrauliczny napęd obrotu IP66 |
||

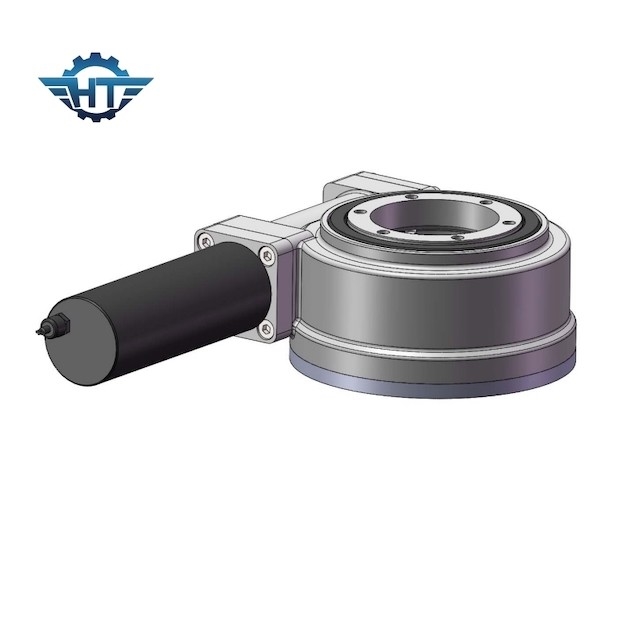

Napęd ślimakowy z przekładnią ślimakową SE1, IP66 dla pochyłej pojedynczej fotowoltaicznej stacji śledzącej
Opis napędu obrotu przekładni ślimakowej SE1
Typ zęba: ząb spiralny
Obciążenie łożyska: lekkie obciążenie
Typ napędu: napęd silnikowy
Średnica centrum obrotowego: 40mm
Moduł: 5
Liczba wałów ślimakowych: 1
Przełożenie: 32: 1
Wydajność: 40%
Samohamowne koła zębate: TAK
Waga: 6 kg
Napędy obrotowe są szeroko stosowane w poziomym jednoosiowym systemie śledzenia, pochylonym pojedynczym systemie śledzenia i dwuosiowym systemie śledzenia słonecznego fotowoltaiki, heliostatowym systemie wieży słonecznej, parabolicznej elektrowni skoncentrowanej rynnie, trackerze słonecznym i liniowym systemie termicznym fresnela, a także dźwigu morskiego, dźwig dźwigowy, chwytak do drewna, sprzęt górniczy, sprzęt do cięcia, podnośnik koszowy, dźwig samochodowy, wiertnica, stół obrotowy, linia automatyzacji i tak dalej.
Zalety
1. Wysoki moment podtrzymania w celu poprawy bezpieczeństwa systemu śledzenia słońca;
2. Zakres obrotu 360 stopni
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia wysokiego obciążenia
5. Funkcja samoblokowania
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Uwaga: Aby uzyskać bardziej szczegółowe wymiary i parametry, zapoznaj się z naszymi rysunkami handlowymi.
Aplikacje
W celu poprawy wydajności konwersji ogniw słonecznych zwykle przyjmuje się metodę automatycznego śledzenia słońca, tak aby panele słoneczne były skierowane w stronę słońca.Zgodnie z ustaleniami, w tych samych warunkach środowiskowych, wytwarzanie energii przez wszechstronny system automatycznego śledzenia energii słonecznej fotowoltaicznej jest o około 35% wyższy niż w przypadku stacjonarnego fotowoltaicznego systemu wytwarzania energii słonecznej.Zwłaszcza w przypadku systemów wykorzystujących moduły ogniw słonecznych z monokrystalicznego krzemu, ze względu na wysoką cenę, oczekuje się uzyskania jak największej ilości promieniowania słonecznego i można rozważyć śledzenie słońca.
Istnieją trzy rodzaje metod śledzenia matryc ogniw słonecznych: płaskie śledzenie jednoosiowe, nachylone śledzenie jednoosiowe i śledzenie dwuosiowe.W tym kursie wprowadzono śledzenie jednoosiowe.
