Szczegóły Produktu:
|
| Rodzaj: | Pojedyncza oś | Napięcie silnika: | 24V |
|---|---|---|---|
| hol: | Opcjonalny | Instalacja: | Poziomy pionowy |
| body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | srebrnoszary | Materiał: | Stal o wysokiej wytrzymałości |
| Gwarancja: | 10 lat | ||
| Podkreślić: | SE1 Napęd łożysk obrotowych,Napęd łożysk obrotowych Stal azotkowa,Mały napęd obrotowy Stal azotkowa |
||

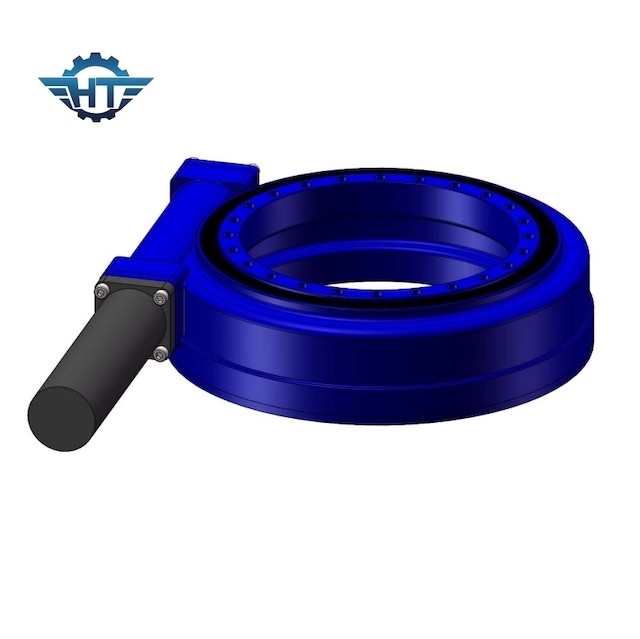

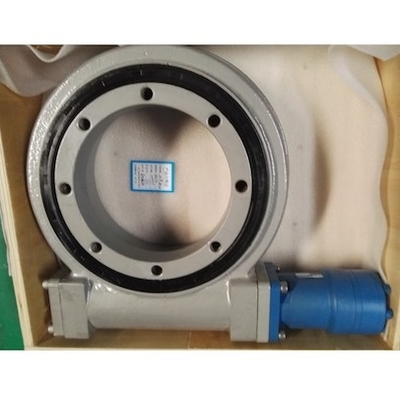

SE1 Mały napęd obrotowy Użyj stali azotkowej o wysokiej wytrzymałości do systemu śledzenia słonecznego
Napęd obrotowy o wysokiej wytrzymałości
Obróbka cieplna napędu obrotowego
Obróbka cieplna bieżni: Bieżnie łożyska obrotowego są hartowane indukcyjnie powierzchniowo, a twardość hartowania jest zapewniona na poziomie HRC 55-62, co pozwala osiągnąć wystarczającą głębokość utwardzonej warstwy.
Obróbka cieplna kół zębatych: Ze względu na konieczność przenoszenia siły, jeden z wieńców obrotowych zwykle ma zęby.Stan obróbki cieplnej przekładni jest na ogół normalizowany lub odpuszczany.Powierzchnia zęba może być również hartowana zgodnie z wymaganiami użytkownika.Twardość hartowania wynosi od 50 do 60 HRC i można zagwarantować wystarczającą głębokość.W zależności od zastosowania, hartowanie kół zębatych można podzielić na hartowanie pełnego zęba i hartowanie indukcyjne pojedynczego zęba.Hartowanie indukcyjne pojedynczego zęba można podzielić na hartowanie powierzchni korzenia zęba i hartowanie powierzchni zęba.
Obróbka cieplna małego łożyska wieńcowego Obróbka cieplna bieżni: Bieżnie łożyska wieńcowego są hartowane indukcyjnie powierzchniowo, a twardość hartowania jest zapewniona na poziomie HRC 55-62, co pozwala osiągnąć wystarczającą głębokość utwardzonej warstwy.
Dane techniczne napędu obrotowego SE1
| Napęd obrotu SE1 | Dane silnika | ||
| Znamionowy moment obrotowy | 384 Nm | Napięcie znamionowe | 24 V DC |
| Prędkość znamionowa | 0,06 obr/min | Prąd znamionowy | <8 A |
| Maksymalna wydajność | Moment obrotowy (3 sek.) 460 Nm | Moc wyjściowa | 25 W |
| Stosunek | 32:1 | Prędkość znamionowa | 2 obr./min |
| Temperatura | -30 ℃ ~ 80 ℃ | Długość kabla | 1 METR |
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Płaska aplikacja jednoosiowa
Płaski jednoosiowy wspornik śledzący jest formą wspornika śledzącego z układem północ-południe i śledzeniem wschód-zachód.Zgodnie z algorytmem astronomicznym silnik napędza wspornik, aby moduł śledził kąt azymutu słońca, zwiększał bezpośrednią składową światła słonecznego na powierzchni modułu fotowoltaicznego, a następnie zwiększał wytwarzanie energii.
