Szczegóły Produktu:
|
| Model: | SE9 | Przełożenie: | 57:1 |
|---|---|---|---|
| Wniosek: | Maszyneria konstrukcyjna | Rodzaj: | Hydrauliczny napęd obrotu |
| Napędzany silnik: | Silnik hydrauliczny | Gwarancja: | 12 miesięcy |
| Certyfikaty: | ISO9001, CE | Instalacja: | Jako projekty klientów |
| Podkreślić: | Hydrauliczny napęd obrotowy IP66,hydrauliczny napęd obrotowy,duży moment przechylania |
||

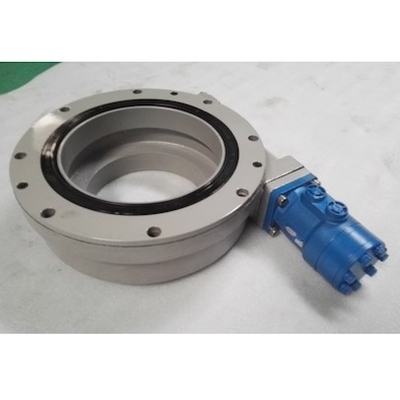

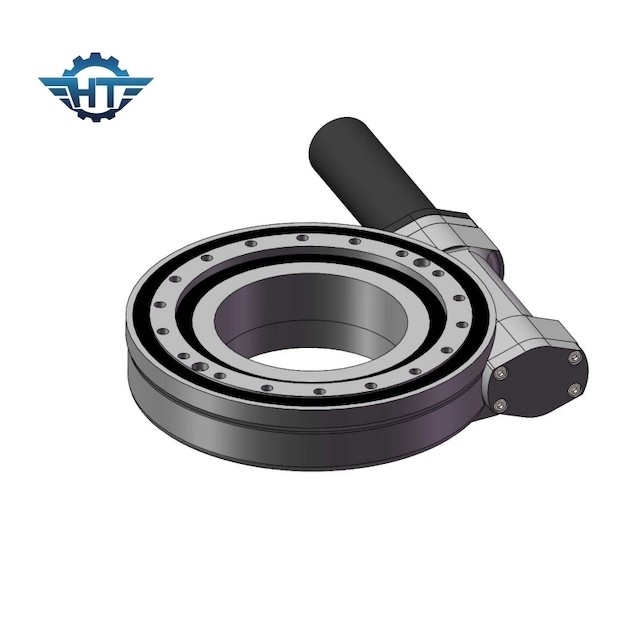

Hydrauliczny napęd obrotowy IP66, duży moment przechyłu dla maszyny budowlanej na otwartym polu
Hydrauliczny napęd obrotowy
Napęd obrotu jest mechanizmem transmisji opóźnienia obrotu na całym obwodzie, który integruje źródło mocy napędowej.Wykorzystuje łożysko obrotowe jako popychacz przekładni i mocowanie mechanizmu.i obudowy, a drugi pierścień służy zarówno jako popychacz przekładni, jak i podstawa połączenia dla napędzanej części roboczej, dzięki czemu samo łożysko wahliwe jest połączeniem obrotowym na pełnym kole, a źródło napędu i napęd główny są sprawne skonfigurowany Jest to uniwersalny mechanizm przekładni zwalniania, który integruje funkcje obrotu, zwalniania i jazdy, a jednocześnie ma prostą konstrukcję i jest wygodny w produkcji i konserwacji.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samoblokujący |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Uwagi:
1. Silnik elektryczny lub silnik hydrauliczny to opcjonalne akcesoria, użytkownicy mogą wybierać według własnych potrzeb.
2. Ze względu na dużą liczbę modeli produktów prosimy o kontakt telefoniczny w celu uzyskania bardziej szczegółowych rysunków.
3. Profesjonalne niestandardowe przetwarzanie różnych niestandardowych napędów obrotowych zgodnie z potrzebami użytkownika.
4. W przypadku problemów z doborem i użytkowaniem produktu prosimy o kontakt mailowy lub telefoniczny.
Aplikacje
Napędy obrotowe są stosowane, gdy część konstrukcyjna w maszynie musi zostać obrócona wzdłuż stałej osi w kierunku przeciwnym do siebie, zapewniając jednocześnie osiowe i promieniowe połączenie między tymi dwiema częściami.
Napędy obrotowe są szeroko stosowane, głównie, ale nie tylko, w inżynierii mechanicznej, koparkach, systemach antenowych, przemyśle sprzętu medycznego, technologii wojskowej, offshore, dźwigach portowych w pojazdach szynowych, dźwigach pokładowych statków, dźwigach samochodowych i dźwigach budowlanych.Teleskopy, maszyny drążące tunele, turbiny wiatrowe, elektrownie słoneczne i przyczepy oraz w dziedzinie lotnictwa i kosmonautyki.
