Szczegóły Produktu:
|
| Przełożenie: | 57:1 | Efektywność: | 40% |
|---|---|---|---|
| Rodzaj: | W załączeniu | Wniosek: | Maszyneria konstrukcyjna |
| Usługa OEM: | Do dyspozycji | Kierowca: | Silnik hydrauliczny |
| Stopień IP: | IP66 | body{background-color:#FFFFFF} 非法阻断122 window.onload = function () { docu: | Zgodnie z prośbą |
| Podkreślić: | Traough Concentrator Zamknięty napęd obrotowy,zamknięty napęd obrotowy 2000NM,napęd solarny Traough Concentrator |
||

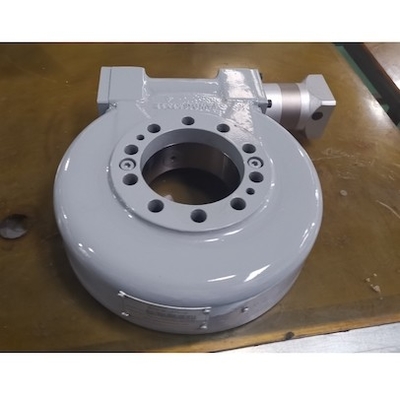

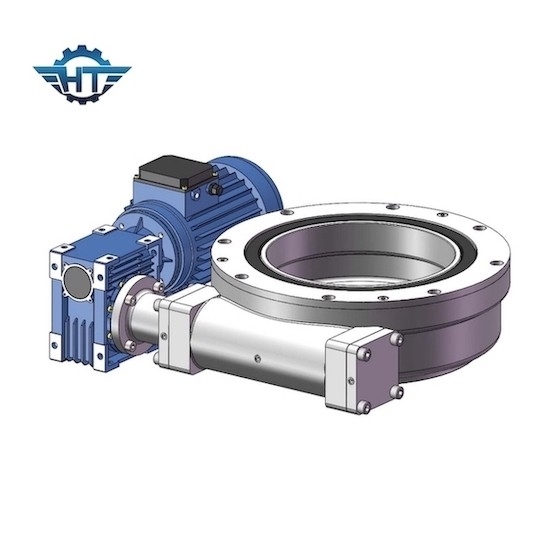

Zamknięty napęd obrotowy SE7, 40% wydajność transmisji dla koncentratora korytowego
Napęd obrotowy koncentratora koryta
System wytwarzania energii cieplnej korytowej odnosi się do systemu, który wykorzystuje reflektor paraboliczny korytkowy do skupiania światła słonecznego na kolektorze ciepła w celu ogrzania nośnika ciepła, wytworzenia pary w wymienniku ciepła i popychania turbiny parowej do napędzania generatora w celu wytwarzania energii elektrycznej.Jest to najbardziej odpowiedni system wytwarzania energii w słonecznej energii cieplnej.
Napęd obrotowy jest specjalnym produktem opóźniającym obrót, wywodzącym się z produktu łożyska obrotowego o wysokiej integracji, dużym współczynniku redukcji, prostej konstrukcji, wygodnym użytkowaniu i konserwacji.Pierścienie wewnętrzne i zewnętrzne odpowiednio realizują wejściową i wyjściową moc napędową, dzięki czemu napęd obrotowy może nie tylko realizować obrót o 360 stopni bez zatrzymania, ale także instalować źródło zasilania napędowego na podstawie ramy łożyska obrotowego w tym samym czasie , a więc jego sprawność transmisji jest wysoka, jest to mechaniczny nowy dodatek do rodziny przekładni.A ponieważ jest to zasadniczo reduktor, można go również nazwać reduktorem obrotowym, reduktorem obrotnicy lub obrotnicą napędu.
Napęd obrotowy jest kluczowym elementem w zbieraniu jak największej ilości ciepła słonecznego dla systemu koncentratora korytowego.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Kluczowe cechy
1. Duża siła transmisji i zwarta konstrukcja.
2. Zazębiające się powierzchnie zębów są w kontakcie liniowym, a ich nośność jest większa
3. Napęd ślimakowy jest napędem zazębionym, napęd jest stabilny, a hałas jest niewielki.
4. Ma właściwość samoblokującą, a jej odwrotna właściwość samoblokująca może odgrywać rolę w ochronie bezpieczeństwa.
Aplikacje
Urządzenie napędu obrotu jest używane w systemie wieżowym CSP do napędzania heliostatu w celu „pogoni za słońcem”.System napędu obrotowego firmy Hangtuo Machinery wykorzystuje nową technologię, która może skutecznie pomóc właścicielom w zmniejszeniu całkowitego kosztu cyklu życia produktów z napędem obrotowym, co znacznie poprawia stopę zwrotu z inwestycji w elektrownie CSP.
