Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Model: | VE9 |
|---|---|---|---|
| Przełożenie: | 61:1 | Znamionowy wyjściowy moment obrotowy: | 6100 Nm |
| Moment trzymania: | 36000 Nm | Moment przechylania: | 16300 Nm |
| Znak towarowy: | Neutralny, OEM, dostosowany | Kolor standardowy: | RAL 9006 |
| Podkreślić: | Pionowy napęd pierścienia obrotowego 9 "110,napęd pierścienia obrotowego 110,napęd pionowego łożyska obrotowego 9" |
||

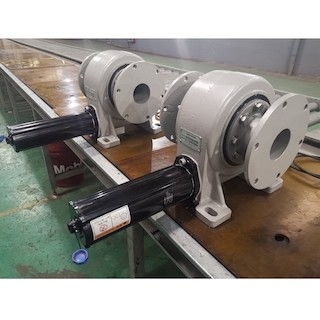

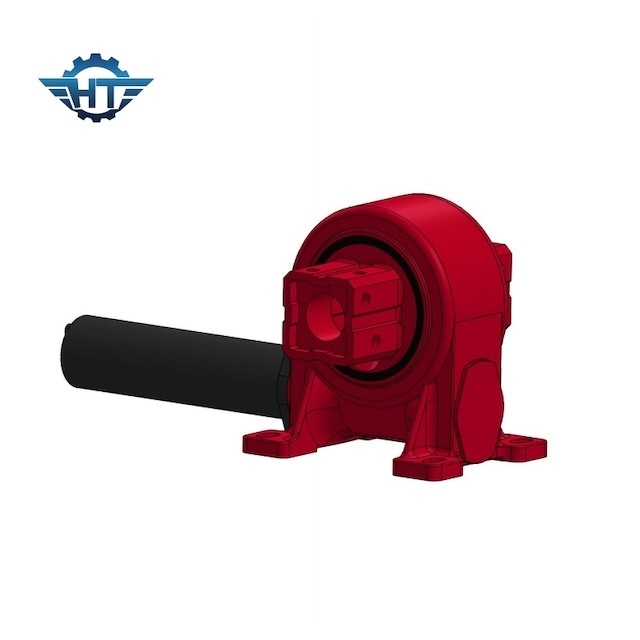

Pionowy 9-calowy napęd obrotowy z rurą o rozmiarze 110 do jednoosiowego systemu śledzenia
Opis napędu obrotu przekładni ślimakowej
Jednoosiowe napędy obrotowe VE9 mogą obracać się wokół jednej osi i mają inny nominalny moment obrotowy oraz moment trzymania i przechylania.Możemy dostarczyć zarówno typ standardowy, jak i niestandardowy w oparciu o wymagania klientów.Jest najłatwiejszy w instalacji i najczęściej używany.Napęd obrotowy VE7 oferuje montaż pionowy i całkowicie zamknięty napęd w jednej jednostce o dużej mocy.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | tak | 251 kg |
Zalety produktu
1. Wysoki moment podtrzymania
2. Samoblokujący w celu poprawy bezpieczeństwa systemu śledzenia słońca
2. Twardy przystanek w środku
3. Otaczający napęd ślimakowy wewnątrz
4. Kontakt z wieloma zębami w celu zapewnienia dużego obciążenia i zminimalizowania luzów
