Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Samoblokujący: | TAk |
|---|---|---|---|
| Moment przechylania: | 54,4 kNm | Moment trzymania: | 40,5 kNm |
| Wniosek: | Żurawi | Miejsce instalacji: | System śledzenia słońca |

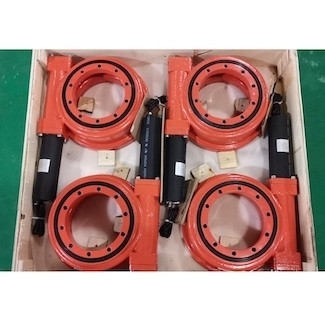

| Opakowania: | Sklejka | Silnik: | Silnik prądu przemiennego |
| Podkreślić: | Napęd ślimakowy z przekładnią ślimakową IP66 SE12,przekładnia zębata z napędem obrotowym o niskiej prędkości 50Mn,napęd obrotowy z śledzeniem słonecznym IP66 SE12 |
||

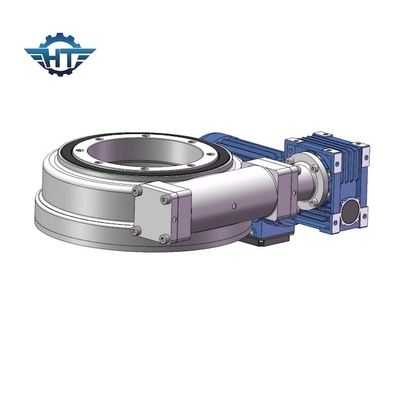

Skrzynia biegów IP66 SE12 Slew Drive o wysokiej dokładności i niskiej prędkości do śledzenia paneli słonecznych
Samoblokujący napęd obrotowy IP66
Napęd obrotowy (reduktor obrotu) to to, co często nazywamy kombinacją łożyska obrotowego i ślimaka.Jest to nowy rodzaj produktu, zwykle składający się ze ślimaka, łożyska wieńcowego, obudowy, silnika i innych części.Ponieważ element rdzenia przyjmuje łożysko obrotowe, może jednocześnie przenosić siłę osiową, siłę promieniową i moment wywracający.W porównaniu z tradycyjnymi produktami obrotowymi, napęd obrotowy (reduktor obrotowy) charakteryzuje się prostą instalacją, łatwą konserwacją i w większym stopniu oszczędnością miejsca montażowego.Ten produkt może być szeroko stosowany w maszynach budowlanych i nowych polach energetycznych, takich jak ciężkie ciężarówki z platformą, dźwigi kontenerowe, dźwigi samochodowe, pojazdy lotnicze i systemy wytwarzania energii słonecznej do patroli słonecznych.
Zalety
Producent łożyska wieńcowego wyjaśnił, że ma on następujące oczywiste zalety:
Napęd obrotowy może przenosić jednocześnie siłę osiową, siłę promieniową i moment wywracający, ponieważ element rdzenia przyjmuje łożysko obrotowe.Para napędów obrotowych jest łatwa w instalacji, łatwa w utrzymaniu i w większym stopniu oszczędza przestrzeń montażową.
Strukturalnie zazębione powierzchnie zębów napędu obrotowego są w kontakcie liniowym, co znacznie poprawia nośność.Transmisja jest płynna, a hałas niewielki.
W praktycznych zastosowaniach wysoka integracja urządzenia z napędem obrotowym sprawia, że użytkownik nie musi kupować i przetwarzać każdego elementu urządzenia obrotowego jeden po drugim, a do pewnego stopnia skraca również proces przygotowania na początku produkcji produktu , co znacznie poprawia wydajność pracy.
Przekładnia ślimakowa i napęd ślimakowy mają cechy samohamowania wstecznego, które może realizować samohamowanie wsteczne, to znaczy, że tylko przekładnia ślimakowa może być napędzana przez ślimak, ale ślimak nie może być napędzany przez przekładnię ślimakową.Podobnie jak samoblokujący mechanizm ślimakowy stosowany w ciężkich maszynach, jego odwrotne samoblokowanie może odgrywać rolę w ochronie bezpieczeństwa.Ta cecha sprawia, że urządzenie z napędem obrotowym jest szeroko stosowane w podnoszeniu, pracach lotniczych i innych urządzeniach.Poprawiając zawartość technologiczną silnika głównego, znacznie poprawia również stabilność pracy i współczynnik bezpieczeństwa silnika głównego.Jest to ważny przykład bezpiecznego zastosowania konstrukcyjnego urządzeń mechanicznych.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Wniosek
Łożyska obrotowe mogą być używane w szerokim zakresie zastosowań.Obszary zastosowania obejmują koparki i dźwigi, kopalnie odkrywkowe i turbiny wiatrowe, a także anteny.Inne obszary zastosowania obejmują inżynierię i system śledzenia słońca.
