Szczegóły Produktu:
|
| Model: | 9 cali | Przełożenie: | 61:1 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | seria pozioma |
| Wniosek: | Lokalizatory słoneczne | Usługa OEM: | Do dyspozycji |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silnik krokowy |
| Podkreślić: | Solar Tracking Solar Slewing Drive,Solar Slewing Drive Poziomy 24 V,Horyzontalny 24 V solar tracker drive |
||

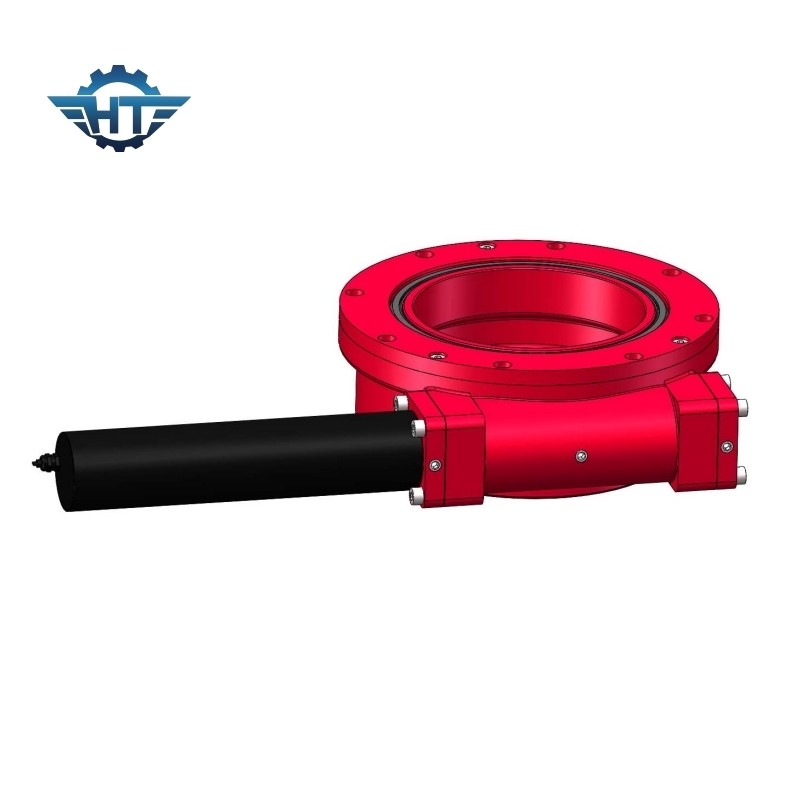

Solarny napęd obrotowy FlatTracking Sun z silnikiem krokowym 24 V i enkoderami do urządzeń śledzących energię słoneczną
Śledzenie słonecznego napędu obrotowego
Napęd obrotowy do śledzenia słońca jest kluczowym elementem w obracaniu ukośnego jednoosiowego systemu śledzenia, który jest opłacalnym produktem opracowanym i zaprojektowanym głównie do budowy dużych elektrowni i jest szeroko stosowany w średnich i niskich szerokościach geograficznych.
System potrzebuje tylko, aby cała macierz mogła być automatycznie śledzona za pomocą zestawu napędu obrotowego i kontrolera.Unikalna struktura połączeń i bezobsługowy napęd obrotowy mogą zapewnić niezawodną i niezawodną stabilność systemu, niską awaryjność i niskie koszty konserwacji.W porównaniu z tradycyjnym wspornikiem do instalacji stałej może zwiększyć roczną produkcję energii o około 30%, co jest systemem wytwarzania energii na dużą skalę.
Idealny do budowy stacji.
Kluczowe cechy
1. Nieograniczony kąt obrotu i zasięg
2. Zapewnij najbardziej wydajną transmisję dużej mocy i momentu obrotowego
3. Całkowicie zamknięta i uszczelniona obudowa wytrzymuje trudne warunki i zwiększa bezpieczeństwo
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Płaski ukośny pojedynczy
„Płaski ukośny pojedynczy” lub „płaski jednoosiowy z nachyleniem” jest iloczynem kombinacji powyższych dwóch modów.W rzeczywistości, płaski nachylony pojedynczy powinien należeć do kategorii płaskiej pojedynczej osi, jego oś obrotu jest pozioma, a jego cały układ śledzenia może podążać za płaskim pojedynczym układem osi.Różnica polega na tym, że każdy element na swojej osi obrotu ma pewne nachylenie w kierunku południowym.
Pochylona pojedyncza oś:
Jednoosiowy skośny ma pewne nachylenie w kierunku południowym, więc ta sytuacja jest lepsza niż jednoosiowa płaska.Ale skośny jednoosiowy ma również swoje ograniczenia.Ze względu na pochylenie w kierunku południowym podpora skośna jednoosiowa staje się coraz wyżej od podłoża po stronie północnej w miarę wzrostu osi obrotu, a ponieważ tylna kolumna nie może być zbyt wysoka, oś obrotu jednoosiowej skośnej jest ograniczona.Nie można go przerobić na długi szyb tak długi jak pojedynczy szyb, ale może być niezależny tylko jeden po drugim, co zwiększa jego koszt i oczywiście zwiększa powierzchnię podłogi.
Płaska pojedyncza oś
Płaski jednoosiowy wspornik śledzący może znacznie zwiększyć wytwarzanie energii, śledząc trajektorię słońca w kierunku wschód-zachód, ale płaski jednoosiowy wspornik ma również swoje wady.Ponieważ płaska jednoosiowa podpora nie ma nachylenia w kierunku południowym, jej zdolność odbioru promieniowania jest słaba, gdy kąt wysokości słońca jest niski, co jest szczególnie widoczne na dużych szerokościach geograficznych.Nastąpił spadek, zwłaszcza zimą, a generowanie mocy jest nawet niższe niż w przypadku mocowań stałych.
