| Brand Name: | HT |
| Model Number: | VE9" |
| MOQ: | 1 szt. |
| Cena £: | 330~360 USD/PC |
| Delivery Time: | 15~30 dni |

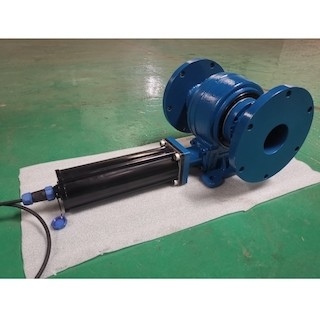

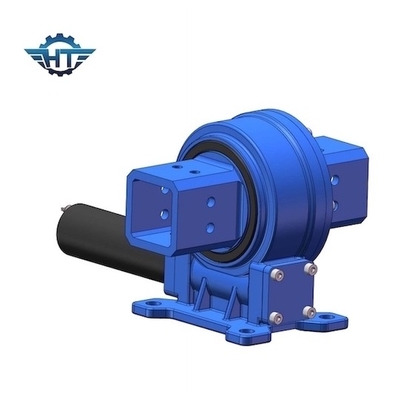

9-calowa przekładnia planetarna z napędem planetarnym do jednoosiowego systemu śledzenia paneli słonecznych
Opis skrzyni biegów z napędem obrotowym
Changzhou Hangtuo jest profesjonalnym producentem i eksporterem napędów obrotowych, które są stosowane głównie w maszynach portowych, maszynach górniczych, maszynach spawalniczych, pojazdach budowlanych, pojazdach modułowych, jedno- lub dwuosiowych systemach śledzenia słońca oraz małych systemach wiatrowych, satelitach, antenach, robot itp.
Zobowiązujemy się do utrzymania ducha ciągłego doskonalenia i skoncentrowania naszej strategii na ścisłych standardach kontroli jakości, szybkiej reakcji, szybkiej dostawie i niskiej cenie. Nie możemy się doczekać pracy nad wszystkimi rosnącymi wymaganiami naszych klientów.Nasza zdolność do optymalizacji projektu łożyska pod kątem Twoich specyficznych potrzeb jest niezrównana, a my pomożemy Ci w całym procesie projektowania, produkcji i wdrażania.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Wniosek
Pochylony system wsporników do śledzenia pojedynczej osi
Wydajność systemu i elastyczne charakterystyki kątowe pochylonego jednoosiowego wspornika śledzącego sprawiają, że nadaje się on do różnych wymagań terenowych, aby uzyskać najlepszy efekt generowania energii.Zastosowanie wysoko uszczelnionego obrotowego urządzenia napędowego może znacznie poprawić wydajność pochylonego jednoosiowego wspornika śledzącego, odporność na zużycie, radzić sobie z różnymi trudnymi warunkami pracy, wytrzymać wiatr i piasek, deszcz i śnieg itp. oraz skutecznie chronić stabilność i bezpieczeństwo wspornika .
