Szczegóły Produktu:
|
| Model: | VE9 | Moment trzymania: | 80 kNm |
|---|---|---|---|
| Moment przechylania: | 68000 Nm | Wyjściowy moment obrotowy: | 16 kNm |
| Obciążenie osiowe: | 60 zł | Radykalne obciążenie: | 130 kN |
| Certyfikaty: | ISO9001, CE | Samoblokujący: | TAk |
| Podkreślić: | 9-calowa skrzynia biegów z napędem obrotowym,przekładnia z napędem ślimakowym,przekładnia z napędem obrotowym z napędem hydraulicznym |
||

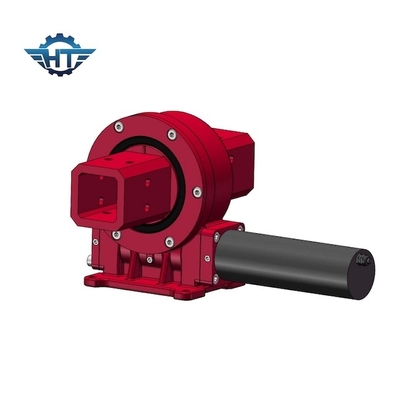

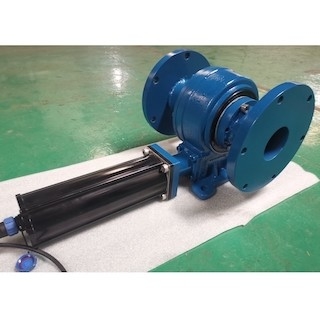

9-calowa skrzynia biegów z napędem obrotowym, silnik elektryczny do systemów śledzenia słońca na panelach słonecznych
Opis przekładni napędu obrotowego
SE: oznacza poziomą (konstrukcję nośną przesuwną), SDE: oznacza pionową i poziomą (konstrukcję nośną przesuwną), VE: oznacza pionową (konstrukcję nośną przesuwną), Z przed S oznacza zerowy luz;
3~25: oznacza specyfikację od 3 cali do 25 cali;
A: Wskazuje kod konwencjonalnego urządzenia.Jeśli projekt urządzenia uległ poważnym zmianom, można użyć kodu B, C...;
61: Reprezentuje przełożenie redukcyjne urządzenia obrotowego (liczba zębów).;
M: wskazuje, że łożysko obrotowe przyjmuje metryczne otwory gwintowane;bez M oznacza, że łożysko wieńcowe przyjmuje calowe otwory gwintowane;
HA: wskazuje, że wieniec obrotowy jest hartowany.;HC: wskazuje, że wieniec obrotowy nie jest hartowany.;HD: wskazuje, że wieniec obrotowy jest zahartowany.;
HQ: wskazuje obróbkę QPQ zewnętrznego pierścienia wieńca obrotowego.HN: oznacza azotowanie pierścienia zewnętrznego wieńca obrotowego;
B: wskazuje, że wejściowy koniec ślimaka jest wypustem 6B (12M oznacza, że wejściowy koniec ślimaka jest otworem 12; 25M oznacza, że wejściowy koniec ślimaka jest otworem Φ25;
160 oznacza, że na wejściu ślimaka zainstalowany jest silnik hydrauliczny 160CC.24 oznacza, że na wejściu ślimaka zainstalowany jest motoreduktor 24V;...);
R: oznacza prawidłową instalację.;L: oznacza lewą instalację.;
C: oznacza zaślepkę;Odp .: oznacza, że kierunek portu oleju silnika hydraulicznego jest skierowany na zewnątrz (I: oznacza, że kierunek portu oleju silnika hydraulicznego jest skierowany do wewnątrz;);E: oznacza z enkoderem;
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk |
251 kg |
Aplikacje
Istnieje wiele zastosowań, w których można zastosować napęd obrotowy, przede wszystkim dlatego, że dobrze nadaje się do zastosowań wymagających obciążenia w celu utrzymania mocy i momentu obrotowego.
Typowe zastosowania napędów wahadłowych obejmują między innymi: lokalizator słoneczny, turbinę wiatrową, windę dla mężczyzn, maszynę hydrauliczną, ładowarkę teleskopową, koparkę, podnośnik, dźwigi, sprzęt wiertniczy, sprzęt wojskowy.
