Szczegóły Produktu:
|
| Nazwa handlowa: | Hangtuo | Materiał: | QT700,900 |
|---|---|---|---|
| Obróć oś: | Pojedyncza oś | Certyfikat: | ISO9001, CE |
| silnik: | 24VDC | Konserwacja: | Wolny |
| Kolor: | zgodnie z prośbą | Samoblokujący: | TAk |
| Podkreślić: | Solar Tracking Vertical Swing Drive,pionowy napęd obrotowy QT 900,jednoosiowy pionowy napęd obrotowy |
||

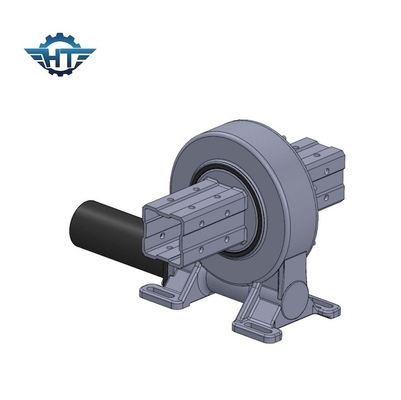

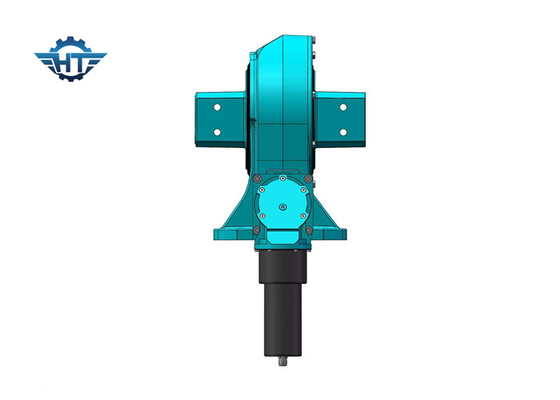

Przekładnia napędowa VE9 do systemu śledzenia słonecznego z przekładnią planetarną 24vdc
Opis skrzyni biegów z napędem obrotowym
Poziome, jednoosiowe systemy śledzenia słońca kierują panele fotowoltaiczne lub moduły słoneczne w kierunku słońca.Napędy obrotowe mogą zmieniać swoją orientację w ciągu dnia, aby podążać ścieżką słońca, aby zmaksymalizować przechwytywanie energii, poprawiając w ten sposób uzysk energii elektrycznej.
Poziomy jednoosiowy system śledzenia słońca jest odpowiedni dla większości obszarów i pomaga zminimalizować kąt padania między wchodzącym światłem a panelem, co zwiększa ilość energii wytwarzanej przez system śledzenia słońca.
Szeroko stosowane są pionowe napędy obrotowe, które są stosowane w poziomym jednoosiowym systemie śledzenia.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | Waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Wybór napędu obrotowego
Przy doborze odpowiedniego napędu obrotowego potrzebujemy krótkiej informacji o systemie śledzenia słońca:
1. Skala projektów.W przypadku projektów na skalę użytkową i dużych projektów zwykle stosuje się poziome jednoosiowe trackery słoneczne, podczas gdy trackery dwuosiowe są najczęściej używane w mniejszych zastosowaniach mieszkaniowych.
2. Obciążenie napędów obrotowych i jego odległość grawitacyjna
3. Prędkość wyjściowa
