Szczegóły Produktu:
|
| Model: | zero luzu 3 cale | Przełożenie: | 31:1 |
|---|---|---|---|
| Wniosek: | ale paraboliczna i wieża grzewcza | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Motoreduktor 24VDC z enkoderami | Instalacja: | montowany poziomo |
| Kolor: | Zgodnie z prośbą | Reakcja: | mniej niż 0,03 stopnia |
| Podkreślić: | worm drive gearbox,worm gear slewing ring |
||

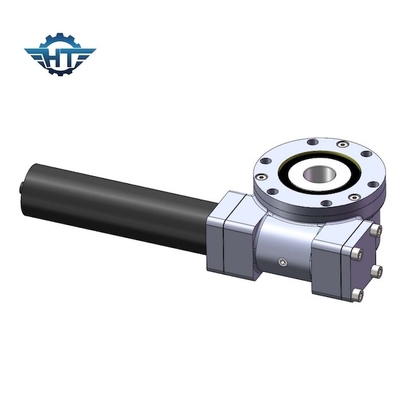

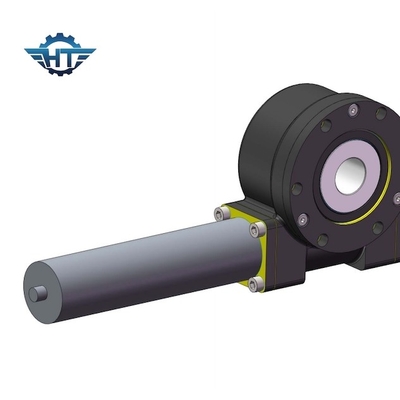

Przekładnia ślimakowa z jednoosiową przekładnią ślimakową o zerowym luzie do parabolicznej wieży i wieży grzewczej
Opis napędu ślimakowego z jedną osią
Przekładnia ślimakowa składa się z wieńca obrotowego, ślimaka, obudowy odlewanej i standardowych elementów, takich jak łożysko i śruby itp. Napęd obrotu jest w stanie wytrzymać większe obciążenie osiowe, obciążenie promieniowe i moment przechylający.Obrotnica lub rama obraca się w azymucie i elewacji napędzane napędem obrotowym.Bezluzowy napęd obrotowy jest specjalnym napędem obrotowym, którego przekładnia i ślimak mają idealne zazębienie, a także ma rozsądne przerwy w smarowaniu i ogrzewaniu roboczym.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Typowe zastosowania napędów obrotowych obejmują elektrownie słoneczne, turbiny wiatrowe, dźwigi samochodowe, pojazdy lotnicze, sprzęt komunalny, sprzęt hydrauliczny, sprzęt naftowy, sprzęt do sterowania kołami, koparki i automatyczne windy.Istnieje wiele innych zastosowań, których nie można wymienić w sposób wyczerpujący, ponieważ napędy wahadłowe to wybór do zastosowań wymagających dużych obciążeń i wysokich momentów obrotowych przy tej samej przekładni.
