Szczegóły Produktu:
|
| Materiał: | 50Mn, 42CrMo | Wyjściowy moment obrotowy: | 800 Nm |
|---|---|---|---|
| Oem: | Do dyspozycji | Moment przechylania: | 5000 Nm |
| Moment trzymania: | 9200 Nm | Miejsce instalacji: | Dach i pole |
| Funkcja: | Szybka instalacja | Silnik: | 12V/24V DC |
| Podkreślić: | Przekładnia napędu obrotu z pełną inspekcją,napęd jednoosiowy 800 Nm,przekładnia z płaskim |
||

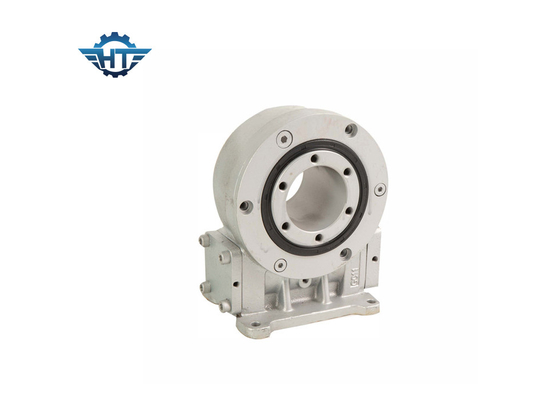

Przekładnia zębata VE5 z oznaczeniem CE z ślimakiem klepsydrowym do płaskich poziomych jednoosiowych trackerów
Opis
Udane napędy obrotowe zaczynają się od doskonałego projektu i inżynierii.Nasz zespół posiada ponad 10-letnie doświadczenie w tworzeniu i konstruowaniu kompleksowych rozwiązań solarnych dla klientów na terenie całego kraju.
Cechy
System zarządzania jakością dźwięku.Dalszy rozwój i rozwiązania oparte są na zaawansowanych technicznie produktach.
1. kontrola jakości obejmuje kontrolę przychodzącą, kontrolę procesu, kontrolę wyrobów gotowych w oparciu o punkty kontrolne.
2. kontrola procesu obejmuje kontrolę kluczowych procesów i zarządzanie systemem.
3. Zadowolenie klienta
Wymagania klienta są naszym najwyższym priorytetem, zawsze ściśle koncentrujemy się na Voice of Customer.W przypadku każdego roszczenia klienta zapewnimy szybkie i skuteczne działanie.
Arkusz danych typu VE
| Model | Stosunek | Znamionowy moment obrotowy (Nm) | Moment przechylania (Nm) | Moment trzymania (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | TAk | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | TAk | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | TAk | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | TAk | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | TAk | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | TAk | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | TAk | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | TAk | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | TAk | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | TAk | 251 |
Transport, przeładunek i przechowywanie
Transportować tylko w pozycji poziomej, należy unikać uderzeń.Załóż rękawice robocze i zachowaj ostrożność podczas obsługi napędu obrotowego.Użyj otworów pierścieni w napędach obrotnicy, aby zamocować śruby w celu bezpiecznego podnoszenia, przenoszenia i umieszczania.Przechowywać wyłącznie w pozycji poziomej iw pomieszczeniach zamkniętych, chronić przed zamoczeniem, ochrona antykorozyjna odsłoniętych powierzchni współpracujących w zamkniętym opakowaniu trwa około 1 miesiąca.Dłuższe przechowywanie wymaga specjalnych środków ochronnych.
Opakowanie wewnętrzne: folia antykorozyjna z tworzywa sztucznego;plastikowe torby próżniowe.
Opakowanie zewnętrzne: twardy karton;drewniana skrzynka ;drewniana paleta.
Termin wysyłki: ekspresowym;drogą powietrzną;na lądzie;przez morze.
W przypadku próbek, ponieważ napęd obrotu ma niewielkie wymiary, ale dużą wagę, nie jest to opłacalna wysyłka drogą morską, podczas gdy ekspresowa wysyłka w opłacalny sposób, nasze sztaby logistyczne poproszą TNT, DHL, UPS, FEDEX o porównanie ekspresu cenę, aby znaleźć najbardziej opłacalny sposób.
Jeśli w przyszłości zamówienie masowe, zalecamy wysyłkę drogą morską.
Notatka:
Express: od drzwi do drzwi, wystarczy zapłacić podatek importowy, jeśli wymaga tego zwyczaj.
Samolotem lub drogą morską: od fabryki do docelowego lotniska/portu morskiego, należy zapłacić opłatę za miejsce przeznaczenia pobieraną przez lotnisko (opłata za miejsce przeznaczenia jest zawsze naliczana za B / L, niezależnie od tego, czy paczka jest duża, mała, ciężka lub lekka, ogólnie 200 ~400 USD za ładunek) i podatek importowy, jeśli wymaga tego zwyczaj.
Pociągiem: czasami cena wysyłki jest taka sama jak na morzu, ale biorąc pod uwagę mniej czasu wysyłki niż na morzu, weźmiemy pod uwagę ten sposób wysyłki, jeśli towary są pilnie potrzebne naszym klientom.
Aplikacje
Najpopularniejszym zastosowaniem napędu obrotowego dla dwuosiowych napędów obrotowych są dwuosiowe urządzenia śledzące energię słoneczną, takie jak heliostaty i skoncentrowana fotowoltaika (CPV) oraz anteny satelitarne lub radarowe.Inne zastosowania obejmują podnośniki samochodowe, pozycjonery ramion robotów i sprzęt sceniczny.
