Szczegóły Produktu:
|
| MATERIAŁ: | QT | Gwarancja: | pięć do dziesięciu lat |
|---|---|---|---|
| Usługa: | Projekt OEM | Funkcja: | Pojedyncza oś |
| Samoblokujący: | TAk | Miejsce instalacji: | Dach i pole |
| Opakowania: | Sklejka | Silnik: | ISO9001, CE |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

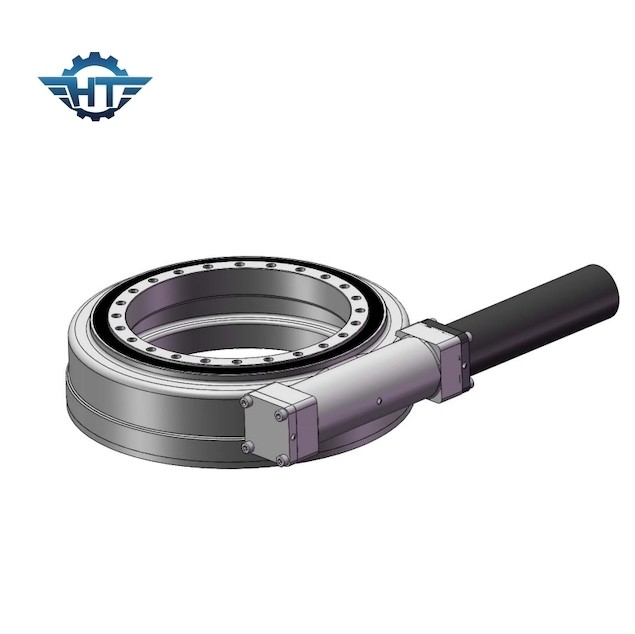

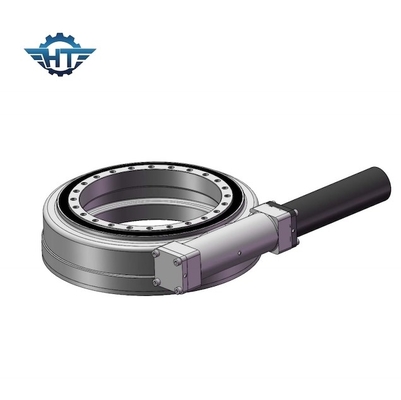

Trwały napęd jednoosiowy do poziomego systemu śledzenia pojedynczej osi
Opis napędu obrotu pojedynczej osi
Posiadamy własną fabrykę wyposażoną w linię montażową.Posiadamy własną fabrykę odlewów, fabrykę obróbki skrawaniem, fabrykę ślimaków i fabrykę lakierni, które w całości dbają o płynną dostawę naszych produktów - napędów obrotowych.Posiadamy również solidne zarządzanie zapasami, dzięki czemu możliwe jest zrealizowanie krótkich terminów dostaw.Przykładowy czas realizacji w ciągu jednego tygodnia, nowy opracowany model, 45 ~ 60 dni.Jeśli luzem, nasz normalny czas realizacji wynosi 30 ~ 60 dni.
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 204 |
Aplikacje
Napędy obrotowe mogą być szeroko stosowane w systemach śledzenia słońca, CPV, CSP, HCPV, turbinach wiatrowych, skoncentrowanych elektrowniach słonecznych, heliostatach, ogrzewaniu wieżowym, parabolicznych, fresnelu, antenach satelitarnych.Napędy obrotowe mogą być również stosowane w maszynach budowlanych, dźwigach samochodowych, maszynach portowych itp. Produkty te są zaprojektowane z myślą o długiej żywotności, pracy w trudnych warunkach środowiskowych.
Jak wybrać
Aby wybrać odpowiednią serię napędów obrotowych dla każdego zastosowania, należy wziąć pod uwagę następujące punkty.Istnieją trzy rodzaje napędów obrotu, napędy obrotu poziomego, napędy obrotu pionowego i dwuosiowe napędy obrotu.
