Szczegóły Produktu:
|
| Model: | VE7 | Przełożenie: | 57:1 |
|---|---|---|---|
| Aplikacja: | Skoncentrowane elektrownie | Miejsce pochodzenia: | Changzhou, Chiny |
| Kierowca: | Motoreduktor planetarny 12/24 VDC | Certyfikat: | ISO9001, CE |
| Instalacja: | Pionowy | Konserwacja: | Bezpłatny |
| Kolor: | zgodnie z prośbą | Reakcja: | mniej niż 0,1 stopnia |
| Podkreślić: | worm drive gearbox,worm gear motor |
||

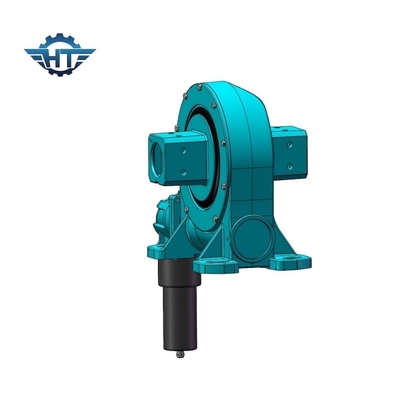

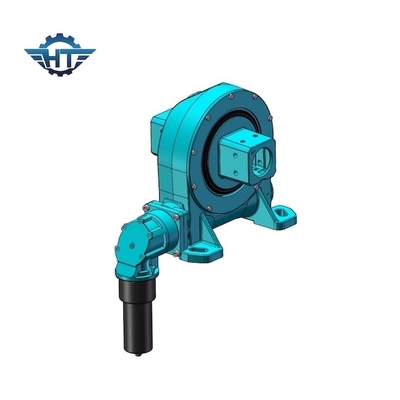

7-calowy pionowy, jednoosiowy napęd ślimakowy z przekładnią ślimakową do stacji fotowoltaicznych i skoncentrowanych elektrowni
Opis przekładni ślimakowej z pojedynczą osią
Funkcjonować
Napędy obrotowe działają w standardowej technologii ślimakowej, w której ślimak na poziomym wale działa jako napęd przekładni, generalnie wał jest napędzany przez elektryczny motoreduktor.
Przełożenie
Obrót ślimaka poziomego obraca koło zębate wokół osi prostopadłej do osi ślimaka.Ta kombinacja zmniejsza prędkość członu napędzanego, a także zwielokrotnia jego moment obrotowy;zwiększając ją proporcjonalnie do zmniejszania się prędkości. Przełożenie wałów zależy od stosunku liczby zwojów ślimaka do liczby zębów w ślimacznicy lub przekładni.
Robak klepsydrowy
Nasze napędy obrotowe wykorzystują technologię ślimaka klepsydrowego, w której ślimak jest tak ukształtowany, aby zazębiać więcej zębów w przekładni.To zwiększone zazębienie zębów skutkuje większą wytrzymałością, wydajnością i trwałością.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Parametry
| Model: | VE7 | Miejsce pochodzenia | Changzhou, Chiny |
| Marka | HANGTUO | Rodzaj | W załączeniu |
| Materiał | 42CrMo, 50Mn | Wyjściowy moment obrotowy | 1750 Nm |
| Moment obrotowy przechylania | 5K Nm | Moment trzymania | 9,2 KNm |
| Statyczna ocena osiowa | 34 KN | Statyczna ocena promieniowa | 58 KN |
| Dynamiczna ocena osiowa | 17 KN | Dynamiczna ocena promieniowa | 38 KN |
| Przełożenie | 57:1 | Efektywność | 40% |
Aplikacje
trackery słoneczne, turbiny wiatrowe, anteny satelitarne i radarowe, dźwigi samochodowe, podnośniki osobowe, sprzęt komunalny, osprzęt hydrauliczny, osprzęt do narzędzi olejowych, ładowarki do opon, koparki i podnośniki samochodowe.
