Szczegóły Produktu:
|
| Model: | 5 cali | Przełożenie: | 37:1 |
|---|---|---|---|
| Efektywność: | 40% | Rodzaj: | Model SE |
| Wniosek: | Ukośny pojedynczy tracker | Usługa OEM: | Do dyspozycji |
| Miejsce pochodzenia: | Changzhou, Chiny | Kierowca: | Silnik z przekładnią 24 V, 12 V |
| Podkreślić: | Oblique Tracking System napęd ślimakowy,napęd ślimakowy 800 Nm SE5,800 Nm hydrauliczny napęd ślimakowy |
||

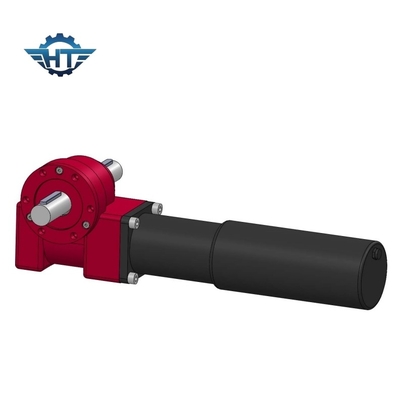

SE 5-calowa pozioma skrzynia biegów z łożyskiem obrotowym do ukośnego systemu śledzenia pojedynczej osi
Łożysko obrotowe poziome
Ponieważ element rdzenia przyjmuje łożyska obrotowe, może wytrzymać jednocześnie siłę osiową, siłę promieniową i moment przechylający.Napęd obrotowy jest łatwy w instalacji, łatwy w utrzymaniu i w większym stopniu oszczędza przestrzeń montażową.Produkt może być szeroko stosowany w ciężkich pojazdach do transportu płaskiego, dźwigach kontenerowych, dźwigach samochodowych, pojazdach latających, systemach generatorów słonecznych, takich jak maszyny budowlane i nowe pola energetyczne.
Zalety
1. Obrót o 360 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Prosta instalacja i niska konserwacja
5. Racjonalne wykorzystanie przestrzeni
6. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
7. Łatwa i płynna metoda uruchamiania i zatrzymywania
Parametry wydajności serii SE
| Parametry wydajności modelu SE | ||||||||||||
| Model |
Znamionowa moc wyjściowa Moment obrotowy (Nm) |
Przechylanie Moment obrotowy (Nm) |
Trzymać Moment obrotowy (Nm) |
Osiowy Obciążenie (kN) |
Promieniowy Obciążenie (kN) |
Stosunek | Efektywność |
Precyzja (stopień) |
IP |
Praca Tep. (℃) |
Samego siebie- zamykający |
Waga (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | TAk |
204 |
Aplikacje
Płaski wspornik śledzenia pojedynczej osi
Płaski jednoosiowy wspornik śledzący odnosi się do wspornika śledzącego obrót słońca wokół osi poziomej.Ta oś pozioma może przebiegać w kierunku północ-południe lub wschód-zachód.Wytwarzanie energii w kierunku północ-południe jest wyższe, więc oś płaskiego jednoosiowego wspornika śledzącego jest zazwyczaj w kierunku północ-południe.
Ukośny jednoosiowy wspornik śledzący
Nachylony jednoosiowy wspornik śledzący odnosi się do wspornika, który obraca się i śledzi słońce wokół pochylonej osi północ-południe.W średnich i wysokich szerokościach geograficznych, w porównaniu z płaskim jednoosiowym systemem śledzenia, generowanie energii przez nachylony jednoosiowy system śledzenia zostało znacznie ulepszone.Oczywiście, ponieważ oś obrotu jest nachylona, koszt pochylonego jednoosiowego wspornika śledzącego jest również wyższy niż koszt płaskiego jednoosiowego wspornika.
Wspornik śledzenia azymutu w pojedynczej osi
Jednoosiowy wspornik śledzący azymut można traktować jako wspornik stały zainstalowany na obrotowej podstawie.Gdy ten nawias jest śledzony, kąt między szykiem kwadratowym a płaszczyzną poziomą pozostaje niezmieniony, ale zmienia się kąt azymutu szyku kwadratowego.
Wspornik śledzenia w dwóch osiach
Dwuosiowy wspornik śledzący można traktować jako wspornik, którego nachylenie można regulować automatycznie, montowany na obrotowej podstawie.Tak zwana podwójna oś oznacza, że wspornik może obracać się w dwóch niezależnych osiach.Ogólnie rzecz biorąc, jedna oś umożliwia swobodne obracanie się kąta azymutu zamka, a druga oś umożliwia swobodny obrót kąta nachylenia zamka.W ten sposób dwuosiowy wspornik śledzący może zawsze pozostawać prostopadły do promieni słonecznych, co jest największą generacją mocy ze wszystkich wsporników śledzących.
