Szczegóły Produktu:
|
| Przełożenie: | 31:1 | Materiał: | Żeliwo |
|---|---|---|---|
| Model: | SDE3 | Sposób montażu: | Kołnierz |
| temperatura robocza: | -40℃~+120℃ | prędkość wyjściowa: | <1 obr./min |
| Nazwa produktu: | Pionowy napęd obrotowy | Poziom ochrony: | IP66 |
| Podkreślić: | worm gear slew drive,slewing ring gear |
||

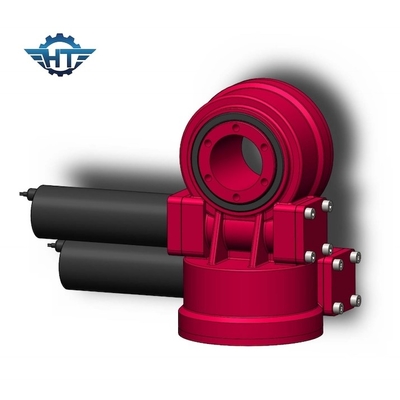

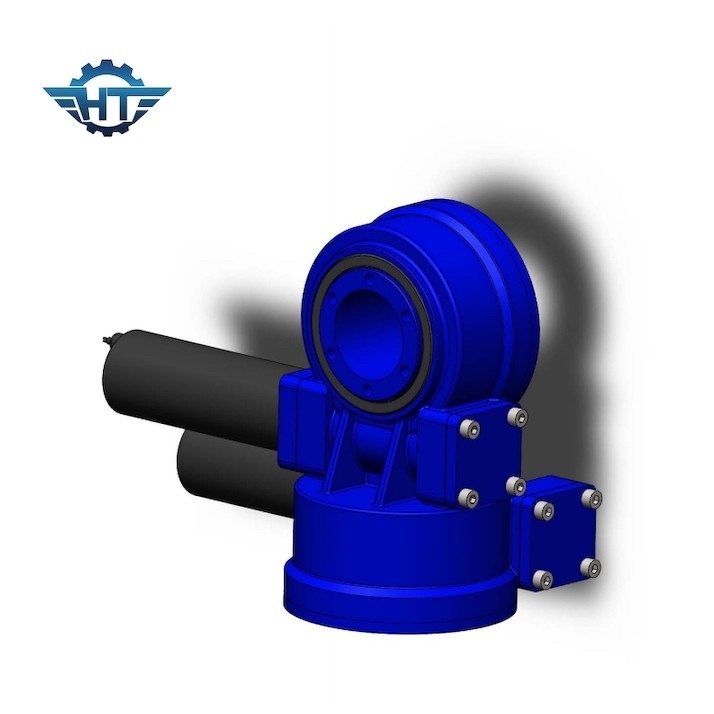

Precyzyjna przekładnia obrotowa SDE3 do dwuosiowego systemu śledzenia słonecznego
Opis napędu obrotowego SDE3 o wysokiej precyzji
Napędy obrotowe służą do współbieżnego przenoszenia sił osiowych i promieniowych oraz momentów przechylających.Napędy obrotowe składają się ze ślimaka obwiedniowego, przekładni zębatej, napędów hydraulicznych lub elektrycznych oraz całkowicie zamkniętej obudowy.Wszystkie nasze serie są zaprojektowane z przekładnią ślimakową z klepsydrą.
Dane techniczne napędu obrotowego modelu SDE
| Model | Stosunek | Znamionowy wyjściowy moment obrotowy (Nm) | Moment przechylania (Nm) | Trzymający moment obrotowy (Nm) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Efektywność | Precyzja (°) | Samoblokujący | Waga (kg) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Tak | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Tak | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Tak | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Tak | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Tak | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Tak | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Tak | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Tak | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Tak | 705 |
Cechy
1. Wysoki moment obrotowy w celu poprawy bezpieczeństwa systemu śledzenia energii słonecznej
2. Otaczający napęd ślimakowy w środku
3. Styk z wieloma zębami zapewniający duże obciążenie
4. Funkcja samoblokująca
Aplikacja
Dwuosiowe napędy obrotowe są stosowane w dwuosiowych trackerach słonecznych, heliostatach, generatorach skoncentrowanych na wieży, skoncentrowanej fotowoltaice (CPV), generatorze czaszy i antenie satelitarnej.
1. napęd obrotowy do dwuosiowego systemu śledzenia słońca
2. napęd obrotowy do satelitarnego systemu śledzenia
3. napęd obrotowy do systemu śledzenia koncentratu PV
Pytania i odpowiedzi
1. Jak mogę wybrać?
Proszę podać rozmiar średnicy koła, szerokość, napięcie, moc i prędkość bez obciążenia wymaganych silników.
2. Czy mogę wcześniej pobrać próbki w celu przetestowania jakości i wprowadzenia na rynek?
Jasne, zapraszamy do pobrania próbek w celu przetestowania naszej jakości i usług.
3. Jaki jest całkowity koszt próbek?
Całkowity koszt próbki = koszt próbki + fracht
Damy ci najlepszy koszt wysyłki po wybraniu odpowiednich motoreduktorów
4. Jak wysyłasz próbki?
Biorąc pod uwagę, że ilość próbek nie jest duża, obsługujemy próbki statków przez EMS, TNT lub Fedex
5. Jaka jest minimalna ilość zamówienia?
10 zestawów po potwierdzeniu próbek
6. Jaki jest twój czas dostawy?
Dla próbek standardowych: w ciągu 7 dni;dla zamówień partiami: w ciągu 25 dni.
