Szczegóły Produktu:
|
| Rodzaj: | Napęd obrotowy VE6 | Materiał: | QT |
|---|---|---|---|
| Aplikacja: | System śledzenia PV | Gwarancja: | 10 lat |
| Kolor: | Klient wymagany | Limit wewnętrzny: | TAK |
| Silnik: | 24V | Funkcja: | 30-letnie życie w terenie |
| Podkreślić: | 24V Motor Slewdrive,Solar Energy Slewdrive,Satellite Slewdrive |
||

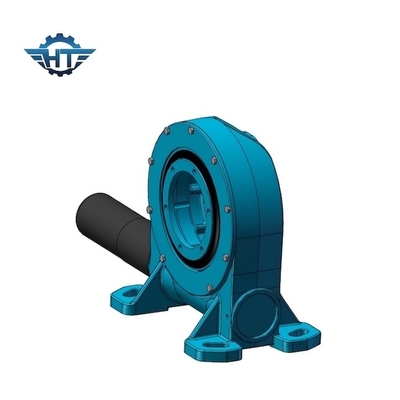

Napęd obrotowy z kwadratową rurą VE6 z napędem obrotowym silnika 24 V do systemu śledzenia PV
Opis napędu obrotowego z rurą kwadratową
Pionowy, samoblokujący się napęd ślimakowy z przekładnią ślimakową, powszechnie nazywany napędem ślimakowym lub łożyskami obrotowymi, jest kompletnym, gotowym do zainstalowania systemem, który składa się z przekładni lub łożyska wieńcowego, ślimaka, podstawy i całkowicie zamkniętej obudowy.Można go dostosować za pomocą silników hydraulicznych lub elektrycznych, przekładni planetarnych, silników prądu przemiennego, silników krokowych itp.
Parametry wydajności modelu VE
| Parametry wydajności modelu VE | ||||||||||||
| Model | Znamionowy moment obrotowy (Nm) | Moment trzymania (kN.m) | Moment przechylania (kN.m) | Obciążenie osiowe (kN) | Obciążenie promieniowe (kN) | Stosunek | Efektywność |
Precyzja (Stopień) |
IP | Tep pracy (℃) | Samoblokujący | waga (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | TAk | 251 kg |
Cechy
1. Obrót ± 60 stopni
2. Podłączenie silnika napędowego z lewej lub prawej strony
3. Podczas instalacji nie ma konieczności regulacji luzu przekładni;jest to już ustawione przez producenta przed fabryką
4. Smar został napełniony przed fabryką
5. Prosta instalacja i niska konserwacja
6. Racjonalne wykorzystanie przestrzeni
7. Przekładnia jest samoblokująca;dlatego hamulec nie jest konieczny
8. Łatwa i płynna metoda uruchamiania i zatrzymywania
9. Wysoki moment przechylania, odpowiedni do montażu poziomego
